Przekaźnik prądowy EPM-621 | EPM-621 F&F

Opis i Kluczowe Cechy

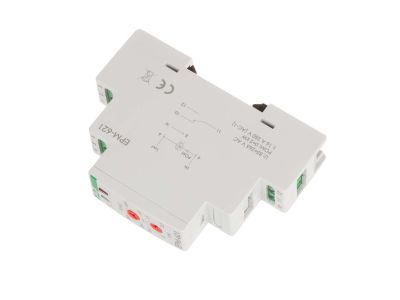

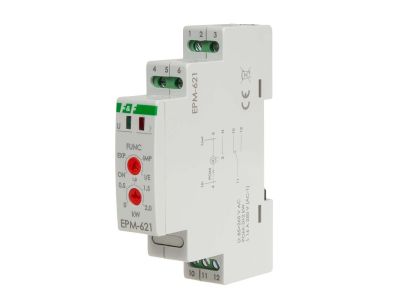

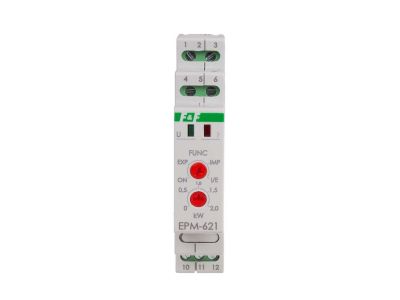

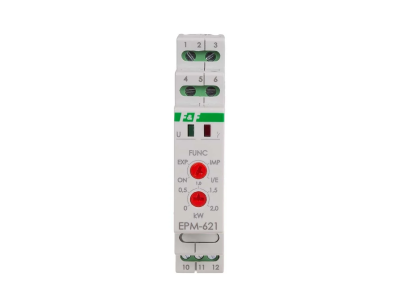

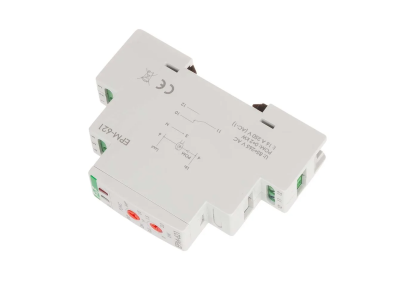

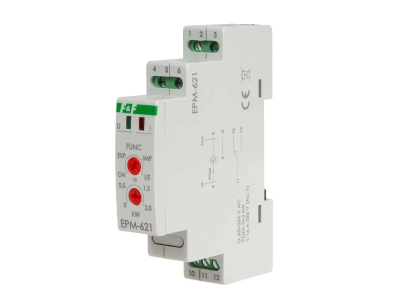

Przekaźnik prądowy EPM-621 to dwukierunkowy miernik energii elektrycznej czynnej przeznaczony do sieci jednofazowej. Dzięki pracy w zakresie napięcia zasilania 80÷265 V AC oraz maksymalnemu prądowi obciążenia 16 A na stykach NO/NC zapewnia elastyczne i bezpieczne monitorowanie odbiorników. Urządzenie zajmuje tylko 1 moduł (18 mm) na szynie DIN, co pozwala oszczędzić miejsce w rozdzielnicy.

• Napięcie zasilania 80÷265 V AC: uniwersalny zakres – pracuje zarówno w instalacjach niskiego napięcia (np. 110 V AC) jak i typowych 230 V AC bez stosowania dodatkowych konwerterów.
• Styki przełączalne 1 × NO/NC, obciążalność 16 A: umożliwiają podłączenie odbiorników o znacznym poborze prądu bez ryzyka przegrzania styków, a konfiguracja NO/NC daje elastyczność w systemach sygnalizacji i sterowania.
• Separacja galwaniczna styku (separacja TAK): zwiększa bezpieczeństwo instalacji poprzez odizolowanie obwodu pomiarowego od obwodu sterowanego.
• Zakres pomiarowy mocy 0÷2 kW: precyzyjne monitorowanie zarówno mocy pobieranej, jak i oddawanej do sieci, z możliwością ustawienia progu przekroczenia dla każdego kierunku osobno.
• Czas zadziałania i powrotu 1 s: szybka reakcja na przekroczenie zadanego poziomu mocy, co pozwala na natychmiastowe odłączenie lub sygnalizację stanu awaryjnego.
• Montaż na szynie 35 mm (TH35), 1 moduł: kompaktowa obudowa ułatwia instalację w standardowych rozdzielnicach, minimalizując zajmowaną przestrzeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (certyfikat CE). Szczegółowe informacje dotyczące spełnianych dyrektyw dostępne są w dokumentacji technicznej producenta.

Zastosowanie

EPM-621 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie bilansu energetycznego w sieci jednofazowej oraz sygnalizacja przekroczenia dopuszczalnej mocy.

• Sterowanie i sygnalizacja w układach automatyki budynkowej w celu optymalizacji zużycia energii.
• Monitorowanie pracy instalacji fotowoltaicznych – detekcja momentu, w którym moc oddawana do sieci przekracza założony poziom.
• Impulsowanie styczników lub przekaźników w systemach odciążania linii przy zbyt wysokim poborze mocy.
• Sygnalizacja wizualna lub akustyczna w tablicach rozdzielczych informująca o nieprawidłowym stanie energetycznym obwodu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika EPM-621 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza przewodów należy dokonać za pomocą zacisków śrubowych o przekroju do 2,5 mm², dokręcając z momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów obwodu mierzonego oraz obciążenia dobrać do prądu maksymalnego 16 A.

FAQ

• Jakie napięcie zasilania potrzebuje przekaźnik EPM-621? Napięcie zasilania wynosi 80÷265 V AC, dzięki czemu urządzenie może być zasilane bezpośrednio z sieci jednofazowej bez stosowania transformatora.
• Czy przekaźnik posiada separację galwaniczną między obwodem mierzonej mocy a stykami? Tak, producent deklaruje separację styku (separacja TAK), co zapewnia bezpieczną izolację między układem pomiarowym a obwodem sterowanym.
• Jaki jest zakres pomiarowy i do jakich sieci jest przeznaczony EPM-621? Zakres pomiarowy mocy czynnej wynosi 0÷2 kW. Urządzenie przeznaczone jest wyłącznie do pracy w sieci jednofazowej. Może sygnalizować przekroczenie mocy pobieranej, oddawanej lub w obu kierunkach.
