Stycznik pomocniczy, 4NO+4NC, DC 24V, S00, przyłącze śrubowe | 3RH2244-1BB40 Siemens

Alternatywny kod produktu: 3RH22441BB40

Opis i Kluczowe Cechy

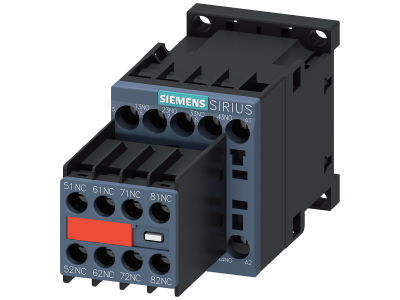

Stycznik pomocniczy Siemens SIRIUS 3RH2244-1BB40 (wielkość S00) to 4-biegunowy przełącznik sygnałów sterujących z konfiguracją 4NO+4NC, przystosowany do napięcia cewki DC 24 V. Dzięki przyłączu śrubowemu i prowadzeniu wymuszonemu styków idealnie nadaje się do budowy niezawodnych obwodów sterowniczych, w tym aplikacji bezpieczeństwa. Szerokość modułu odpowiada standardowi S00, co ułatwia integrację z innymi elementami systemu SIRIUS.

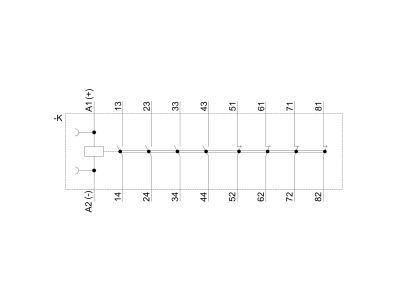

• 4NO+4NC (8 styków pomocniczych): Umożliwia jednoczesne przełączanie wielu obwodów sterujących bez potrzeby stosowania dodatkowych łączników – oszczędność miejsca i kosztów.
• Prowadzenie wymuszone styków: Zapewnia mechaniczną sprzęgnięcie styków NO i NC, co jest wymagane w aplikacjach bezpieczeństwa (np. zgodnie z EN 60947-5-1) – gwarantuje bezpieczne odcięcie obwodu w przypadku awarii.
• Napięcie cewki DC 24 V: Kompatybilność z typowymi zasilaczami sterowniczymi w automatyce przemysłowej i budynkowej – łatwa integracja z układami PLC i przekaźnikowymi.
• Możliwość rozszerzenia do 8 biegunów: Do stycznika można dociąć zatrzaskiwane bloki łączników pomocniczych (akcesoria serii 3RT2), co pozwala zwiększyć liczbę styków bez wymiany urządzenia głównego.
• Przyłącze śrubowe i znormalizowane oznaczenia: Szybki montaż i pewne połączenie przewodów, a czytelne oznakowanie przyłączy ułatwia instalację i serwisowanie.

Zgodność z Normami

Stycznik pomocniczy 3RH2244-1BB40 jest zaprojektowany i certyfikowany zgodnie z wymaganiami norm międzynarodowych: IEC 60947-5-1 (aparatura sterownicza) oraz UL/CSA (dopuszczenia dla rynku amerykańskiego). Produkt posiada oznakowanie CE i jest przystosowany do użytku na całym świecie w instalacjach spełniających odpowiednie przepisy krajowe.

Zastosowanie

Stycznik SIRIUS 3RH2 stanowi podstawowy element do przełączania sygnałów sterujących w układach automatyki przemysłowej i budynkowej. Sprawdza się zarówno w prostych obwodach rozdzielczych, jak i w złożonych systemach bezpieczeństwa.

• Przełączanie sygnałów sterujących w obwodach styczników głównych, przekaźników i modułów PLC.
• Realizacja funkcji bezpieczeństwa z wymuszonym prowadzeniem styków – np. w obwodach stopu awaryjnego, osłon maszyn czy bramek bezpieczeństwa.
• Rozszerzanie liczby styków pomocniczych w stycznikach mocy serii 3RT2 (rozmiary S00–S3) poprzez zatrzaskiwane bloki łączników.
• Sterowanie sygnalizacją, cewkami elektromagnesów i innymi odbiornikami o małej mocy w szafach sterowniczych.

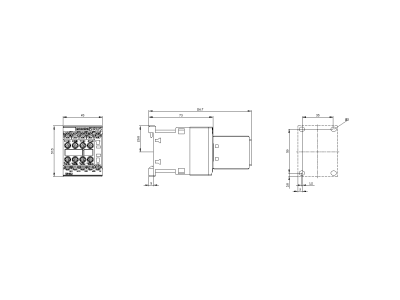

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie sterowniczym. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania zacisków śrubowych oraz dopuszczalne przekroje przewodów należy sprawdzić w karcie katalogowej – dobór przewodów musi odpowiadać prądowi obciążenia i warunkom instalacji. Zaleca się stosowanie narzędzi izolowanych i zachowanie zasad BHP.

FAQ

• Czy stycznik 3RH2244-1BB40 ma podświetlenie LED? Nie, jest to stycznik pomocniczy bez wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się stosowanie oddzielnych lamp kontrolnych lub modułów LED.
• Jaki jest stopień ochrony IP tego stycznika? W danych katalogowych producenta nie podano konkretnego stopnia IP. Standardowo aparatura montowana w rozdzielnicy ma IP20, ale w przypadku zabudowy w środowisku wilgotnym lub zapylonym wymagana jest obudowa o wyższym stopniu ochrony.
• Czy styki pracują w trybie normalnie otwartym (NO) i normalnie zamkniętym (NC) z prowadzeniem wymuszonym? Tak, wszystkie styki (4NO + 4NC) są mechanicznie sprzęgnięte z prowadzeniem wymuszonym – oznacza to, że w przypadku zgrzania jednego ze styków NO, styki NC nie mogą zostać zamknięte. Jest to kluczowe dla aplikacji bezpieczeństwa.
