Stycznik pomocniczy, 4NO+4NC, AC 230V, 50/60Hz, S00, przyłącze sprężynowe | 3RH2244-2AP00 Siemens

Alternatywny kod produktu: 3RH22442AP00

Opis i Kluczowe Cechy

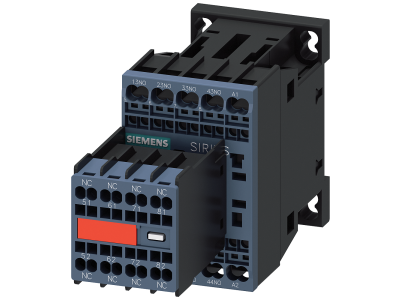

Stycznik pomocniczy Siemens SIRIUS 3RH2244-2AP00 wyposażony w 4 styki NO i 4 styki NC, sterowany napięciem AC 230 V / 50‑60 Hz, w obudowie wielkości S00 z przyłączem sprężynowym. Przeznaczony do niezawodnego przełączania sygnałów sterujących w obwodach pomocniczych – zapewnia elastyczną rozbudowę układów sterowania i spełnia rygorystyczne wymagania aplikacji bezpieczeństwa dzięki prowadzeniu wymuszonemu styków.

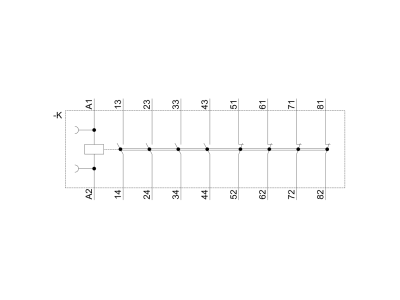

• Konfiguracja styków 4NO+4NC: umożliwia jednoczesne przełączanie wielu obwodów pomocniczych, co upraszcza projektowanie rozbudowanych układów sterowania.
• Napięcie sterowania AC 230 V 50/60 Hz: kompatybilność z typowymi sieciami zasilania przemysłowego – łatwe wpięcie w istniejącą instalację.
• Przyłącze sprężynowe: szybki montaż bez użycia narzędzi, oszczędność czasu i pewne połączenie przewodów.
• Prowadzenie wymuszone styków: mechaniczne sprzężenie wszystkich styków gwarantuje bezpieczne rozłączenie w obwodach bezpieczeństwa (zgodność z wymaganiami norm dla aplikacji SUVA).
• Możliwość rozszerzenia do 8 biegunów: dzięki zatrzaskiwaniu bloków łączników pomocniczych system rośnie wraz z potrzebami instalacji.

Zgodność z Normami

Stycznik pomocniczy spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego przydatność w instalacjach na całym świecie. Posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 służy do przełączania sygnałów sterujących w obwodzie sterowniczym. Dzięki prowadzeniu wymuszonemu i dużej liczbie styków sprawdza się w wielu scenariuszach:

• Rozszerzanie liczby styków w układach sterowania maszyn i linii produkcyjnych.
• Sygnalizacja stanu pracy urządzeń (np. załączenie/wyłączenie) poprzez dodatkowe obwody pomocnicze.
• Przekazywanie impulsów do styczników głównych, przekaźników lub PLC w celu realizacji sekwencji czasowych i logicznych.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, roletami w rozdzielnicach.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłączyć napięcie zasilania. Przy połączeniu sprężynowym należy użyć odpowiedniego wkrętaka płaskiego do otwarcia zacisku, wsunąć odizolowany przewód o przekroju dobranym do obciążenia, a następnie zwolnić dźwignię – połączenie jest gotowe. Po zamontowaniu sprawdzić pewność osadzenia przewodów. Nie przekraczać dopuszczalnych parametrów pracy urządzenia.

FAQ

• Jakie napięcie sterowania ma stycznik pomocniczy 3RH2244-2AP00? Napięcie sterowania cewki wynosi AC 230 V / 50‑60 Hz.
• Czy styki posiadają prowadzenie wymuszone? Tak, wszystkie styki w stycznikach pomocniczych SIRIUS 3RH2 są wyposażone w prowadzenie wymuszone, co umożliwia stosowanie w aplikacjach bezpieczeństwa (np. obwody zatrzymania awaryjnego).
• Czy można zwiększyć liczbę styków w tym styczniku? Tak, podstawowa wersja 4‑biegunowa może być rozszerzona za pomocą zatrzaskiwanych bloków łączników pomocniczych do 8 biegunów.
