Stycznik pomocniczy, 3NO+1NC, DC 220V, S00, przyłącze śrubowe | 3RH2131-1BM40 Siemens

Alternatywny kod produktu: 3RH21311BM40

Opis i Kluczowe Cechy

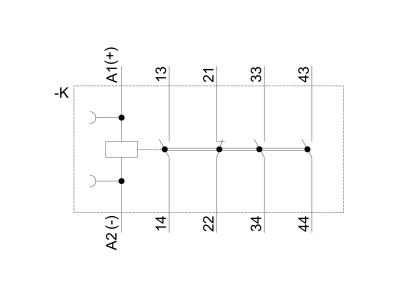

Stycznik pomocniczy Siemens SIRIUS 3RH2131-1BM40 to urządzenie do przełączania sygnałów sterujących w obwodach sterowniczych. Wyposażony w konfigurację styków 3NO+1NC, cewkę prądu stałego 220 V oraz przyłącze śrubowe. Dzięki kompaktowej wielkości S00 oszczędza miejsce w szafie sterowniczej, a możliwość rozbudowy do 8 biegunów zapewnia elastyczność aplikacji.

• Konfiguracja styków 3NO+1NC: Umożliwia jednoczesne przełączanie trzech obwodów sterujących oraz sygnalizację stanu za pomocą styku normalnie zamkniętego.
• Cewka DC 220 V: Przeznaczona do pracy w obwodach sterowniczych prądu stałego, zapewnia niezawodne zadziałanie przy znamionowym napięciu 220 V.
• Wielkość S00: Kompaktowa obudowa pozwala na montaż w ograniczonej przestrzeni, nie rezygnując z funkcjonalności.
• Przyłącze śrubowe: Gwarantuje pewne i trwałe połączenie przewodów, ułatwiające instalację i serwis.
• Prowadzenie wymuszone styków: Wszystkie styki są mechanicznie sprzężone, co spełnia wymagania aplikacji bezpieczeństwa – niezawodne rozwieranie w przypadku awarii.
• Możliwość rozszerzenia do 8 biegunów: Dzięki zatrzaskiwaniu bloków łączników pomocniczych można zwiększyć liczbę styków, dopasowując stycznik do potrzeb instalacji.

Zgodność z Normami

Stycznik pomocniczy 3RH2131-1BM40 posiada dopuszczenia zgodne z normami IEC oraz UL/CSA, co potwierdza jego uniwersalne zastosowanie na całym świecie. Spełnia wymagania dla prowadzenia wymuszonego styków stosowanego w obwodach bezpieczeństwa. Posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy serii SIRIUS 3RH2 przeznaczony jest do przełączania sygnałów sterujących w instalacjach przemysłowych i budynkowych. Sprawdza się zarówno w prostych obwodach sygnalizacji, jak i w rozbudowanych systemach automatyki.

• Sterowanie odbiornikami w rozdzielnicach i szafach sterowniczych – przełączanie styczników głównych, przekaźników, zaworów.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub PLC.
• Sygnalizacja stanu urządzeń – wykorzystanie styku NC do informacji o zadziałaniu lub pozycji spoczynkowej.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, ogrzewaniem w obwodach pomocniczych.
• Aplikacje bezpieczeństwa z wymaganym prowadzeniem wymuszonym styków (np. wyłączniki bezpieczeństwa, obwody stopu awaryjnego).

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną producenta. Urządzenie montuje się na szynie DIN TH35. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Momenty dokręcania śrub przyłączeniowych należy sprawdzić w karcie katalogowej. Przekrój przewodów dobrać do prądu obciążenia (zgodnie z normami instalacyjnymi).

FAQ

• Czy stycznik 3RH2131-1BM40 posiada prowadzenie wymuszone styków? Tak, wszystkie styki w stycznikach pomocniczych serii 3RH2 są dostępne z prowadzeniem wymuszonym, co pozwala na zastosowanie w aplikacjach bezpieczeństwa.
• Jaka jest konfiguracja styków? Stycznik posiada 3 styki normalnie otwarte (NO) i 1 styk normalnie zamknięty (NC).
• Czy można rozszerzyć liczbę styków? Tak, podstawowa wersja 4-biegunowa może być rozszerzona o zatrzaskiwane bloki łączników pomocniczych do maksymalnie 8 biegunów.
