Stycznik pomocniczy, 4NO, AC 110V/50Hz, 120V/60Hz, S00, przyłącze śrubowe | 3RH2140-1AK60 Siemens

Alternatywny kod produktu: 3RH21401AK60

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2140-1AK60 to 4-biegunowe urządzenie przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w 4 styki normalnie otwarte (4NO) oraz cewkę przystosowaną do napięcia AC 110 V / 50 Hz i 120 V / 60 Hz. Dzięki kompaktowej obudowie w rozmiarze S00 idealnie nadaje się do instalacji w ciasnych szafach sterowniczych. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

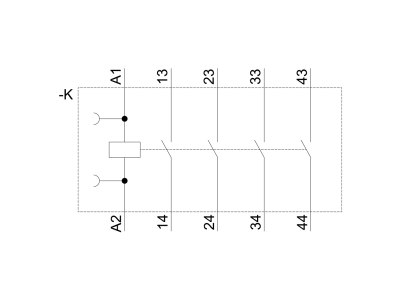

• 4 styki NO (4NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów pomocniczych, co usprawnia rozbudowę układów sterowania.
• Cewka AC 110–120 V (50/60 Hz): Dopasowana do typowych sieci sterowniczych, gwarantuje pewne załączanie przy standardowych napięciach.
• Rozmiar S00: Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając uporządkowanie szafy sterowniczej.
• Przyłącze śrubowe: Zapewnia solidne, niskorezystancyjne połączenie przewodów, odporne na wibracje i zmiany temperatury.
• Prowadzenie wymuszone styków: Wszystkie styki wyposażono w mechanizm wymuszonego prowadzenia, co zwiększa bezpieczeństwo w aplikacjach wymagających monitorowania stanu styków (np. w obwodach bezpieczeństwa).
• Możliwość rozszerzenia do 8 biegunów: Zatrzaskiwane bloki łączników pomocniczych pozwalają zwiększyć liczbę styków bez konieczności wymiany stycznika podstawowego.

Zgodność z Normami

Stycznik pomocniczy Siemens SIRIUS 3RH2 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego przydatność w instalacjach na całym świecie. Posiada oznaczenie CE i jest odporny na wpływy klimatyczne. Warianty z prowadzeniem wymuszonym mogą być stosowane w obwodach bezpieczeństwa zgodnie z wymogami SUVA.

Zastosowanie

Stycznik pomocniczy 3RH2140-1AK60 służy do przełączania sygnałów sterujących i rozbudowy układów automatyki. Sprawdza się w następujących scenariuszach:

• Rozszerzanie liczby styków w sterowaniu maszyn i urządzeń przemysłowych.
• Przekazywanie impulsów do styczników głównych, przekaźników lub sterowników PLC.
• Realizacja obwodów sygnalizacji stanu pracy (np. lampki kontrolne, sygnalizatory).
• Budowa układów bezpieczeństwa z wymuszonym prowadzeniem styków (zgodnie z koncepcją SUVA).

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej szafie sterowniczej. Przewody przyłączamy do zacisków śrubowych – moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta. Dobór przekroju kabli musi odpowiadać obciążeniu prądowemu i normom instalacyjnym.

FAQ

• Czy stycznik posiada podświetlenie / diodę LED? Standardowo model 3RH2140-1AK60 nie jest wyposażony w podświetlenie. Jest to stycznik pomocniczy – sygnalizację stanu można zrealizować za pomocą oddzielnych lamp lub przekaźników.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. W typowych zastosowaniach wewnątrz rozdzielnic aparatura modułowa ma ochronę IP20, co zapewnia bezpieczeństwo przed dotykiem palcem. Montaż w obudowie o wyższym IP (np. IP54) pozwala stosować urządzenie w trudniejszych warunkach.
• Jakie są tryby pracy styków – czy są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Stycznik posiada 4 styki normalnie otwarte (4NO). Oznacza to, że w stanie spoczynku styki są rozwarte, a zwierają się dopiero po załączeniu cewki.
