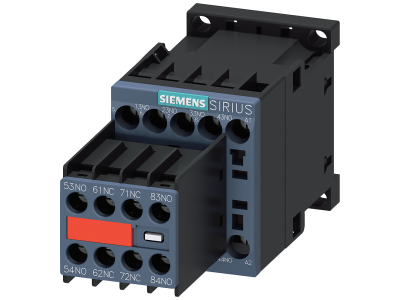

Stycznik pomocniczy, 6NO+2NC, AC 230V, 50/60Hz, S00, przyłącze śrubowe | 3RH2262-1AP00 Siemens

Alternatywny kod produktu: 3RH22621AP00

Opis i Kluczowe Cechy

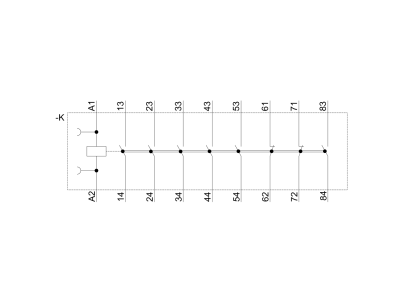

Stycznik pomocniczy Siemens SIRIUS 3RH2262-1AP00 przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w 6 styków normalnie otwartych (NO) i 2 styki normalnie zamknięte (NC), z cewką zasilaną napięciem AC 230 V, 50/60 Hz. Wykonany w wielkości S00 z przyłączem śrubowym, doskonale nadaje się do rozbudowy instalacji sterowniczych w szafach rozdzielczych.

• Konfiguracja styków 6NO+2NC: Umożliwia jednoczesne przełączanie wielu obwodów pomocniczych – idealne do sygnalizacji, sterowania i rozwinięcia układów bezpieczeństwa.
• Cewka AC 230 V, 50/60 Hz: Bezpośrednia kompatybilność z typową siecią sterowniczą w budynkach i przemyśle – łatwe wysterowanie bez dodatkowych zasilaczy.
• Wielkość S00: Kompaktowa obudowa oszczędza miejsce na szynie TH35, pozwalając na gęstą zabudowę modułów.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje, ułatwiające szybki montaż i serwis.
• Znormalizowane oznaczenia przyłączy oraz wysoka niezawodność styku: Ułatwiają okablowanie i zapewniają długą żywotność nawet w trudnych warunkach klimatycznych.

Zgodność z Normami

Produkt spełnia wymagania norm IEC (International Electrotechnical Commission) oraz posiada certyfikaty UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania na rynkach międzynarodowych. Stycznik jest oznaczony znakiem CE, zgodnie z dyrektywą niskonapięciową. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami krajowymi.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 sprawdza się wszędzie tam, gdzie potrzebne jest rozszerzenie liczby styków pomocniczych w obwodach sterowniczych, sygnalizacyjnych i bezpieczeństwa.

• Rozbudowa układów sterowania styczników głównych i przekaźników – dodawanie dodatkowych styków NO/NC.
• Przekazywanie sygnałów do sterowników PLC, styczników lub przekaźników pomocniczych w szafach rozdzielczych.
• Sygnalizacja stanu pracy urządzeń (np. załączenie / wyłączenie, awaria) w automatyce budynkowej i przemysłowej.
• Systemy bezpieczeństwa wymagające redundancji styków lub prowadzenia wymuszonego (warianty SUVA dostępne w serii).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Stycznik montuje się na szynie TH35 (DIN) zgodnie z przeznaczeniem wielkości S00. Przekrój przewodów oraz moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie styków przed załączeniem napięcia.

FAQ

• Czy stycznik pomocniczy 3RH2262-1AP00 ma podświetlenie? Nie, ten model nie posiada podświetlenia. Jest to standardowy stycznik do przełączania sygnałów sterujących, bez elementów optycznych.
• Jaki stopień ochrony IP ma ten stycznik? Stopień ochrony nie został podany w danych katalogowych. Ze względu na przeznaczenie do montażu w rozdzielnicach, typowo przyjmuje się IP20 dla styków. Szczegółowe dane należy sprawdzić w dokumentacji producenta.
• Czy ten stycznik ma prowadzenie wymuszone styków? W dostępnych danych nie określono, czy konkretny wariant 3RH2262-1AP00 posiada prowadzenie wymuszone. Funkcja ta dostępna jest opcjonalnie w serii 3RH2 (warianty SUVA). Aby potwierdzić, sprawdź etykietę produktu lub zamów wersję z oznaczeniem prowadzenia wymuszonego.
