Stycznik pomocniczy, 4NO, AC 24V, 50/60Hz, S00, przyłącze śrubowe | 3RH2140-1AB00 Siemens

Alternatywny kod produktu: 3RH21401AB00

Opis i Kluczowe Cechy

Stycznik pomocniczy o symbolu 3RH2140-1AB00 to kompaktowy przekaźnik z czterema stykami normalnie otwartymi (4NO), przeznaczony do sterowania w układach automatyki elektroenergetycznej. Układ styków 4NO umożliwia równoczesne przełączanie kilku obwodów, co zwiększa elastyczność instalacji. Napięcie cewki AC 24 V (50/60 Hz) pozwala na bezpieczne sterowanie w obwodach niskiego napięcia. Obudowa w rozmiarze S00 oraz przyłącze śrubowe ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Styki 4NO (normalnie otwarte): cztery niezależne tory sygnałowe – umożliwiają sterowanie wieloma odbiornikami, powielanie stanów lub sygnalizację bez konieczności stosowania dodatkowych przekaźników.
• Napięcie sterowania AC 24 V: bezpieczne napięcie niskie, powszechnie stosowane w automatyce budynkowej i przemysłowej – redukuje ryzyko porażenia i upraszcza integrację z systemami PLC.
• Kompaktowy rozmiar S00: oszczędność miejsca na szynie DIN – idealny do ciasnych rozdzielnic i szaf sterowniczych.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów – łatwy montaż i demontaż bez specjalistycznego narzędzia.
• Częstotliwość 50/60 Hz: uniwersalne działanie w sieciach 50 Hz i 60 Hz – nadaje się do instalacji w różnych standardach.

Zgodność z Normami

Stycznik pomocniczy został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do pracy w sieciach niskiego napięcia, spełnia wymagania typowych norm dla aparatury modułowej (DIN EN 60947-5-1 i pokrewne). Montaż i użytkowanie wyłącznie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Stycznik pomocniczy 3RH2140-1AB00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów niskoprądowych i sterowanie w obwodach napięcia 24 V AC. Idealny do:

• Sterowania stycznikami głównymi, przekaźnikami i siłownikami w rozdzielnicach.
• Wysyłania impulsów do układów PLC, sterowników swobodnie programowalnych oraz modułów wejść/wyjść.
• Sygnalizacji stanów pracy urządzeń (np. załącz/wyłącz, awaria) – 4 niezależne tory sygnałowe.
• Realizacji prostych sekwencji logicznych i zależności czasowych w instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Przed montażem należy bezwzględnie odłączyć napięcie w obwodzie. Instalację może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącze śrubowe – moment dokręcania i przekrój przewodów należy dostosować zgodnie z dokumentacją techniczną producenta. W przypadku stosowania w obwodach o podwyższonej wilgotności/mocy zaleca się stosowanie odpowiedniej ochrony obudowy. Należy zapewnić właściwą wentylację wokół aparatu.

FAQ

• Czy stycznik pomocniczy posiada podświetlenie/LED? Produkt nie jest wyposażony w podświetlenie stanu. Sygnalizację pracy można zrealizować zewnętrznie, wykorzystując jeden z wolnych styków NO.
• Jaki stopień ochrony (IP) ma ten stycznik? Producent nie podaje konkretnego stopnia ochrony. W typowych warunkach pracy wewnątrz rozdzielnicy stosuje się obudowę o stopniu ochrony IP20 dla aparatury modułowej. W środowisku wilgotnym lub zapylonym należy zastosować odpowiednią osłonę.

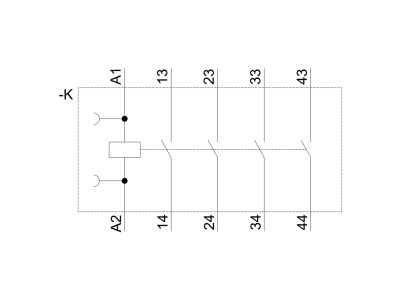

• Jaki jest tryb pracy styków – NO/NC? Stycznik posiada 4 styki normalnie otwarte (NO). Oznacza to, że przy braku napięcia na cewce styki są rozwarte, a po podaniu napięcia 24 V AC zwierają się. Nie ma styków NC.
