Przekaźnik pomocniczy 3NO i 1NC 24V DC wlk. S00, Połączenie śrubowe | 3RH2131-1BB40 Siemens

Opis i Kluczowe Cechy

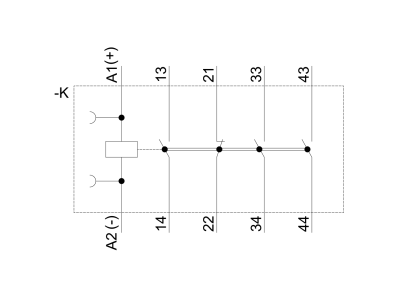

Przekaźnik pomocniczy Siemens 3RH2131-1BB40 to profesjonalny komponent z serii SIRIUS, zaprojektowany do pracy w wymagających układach sterowania i automatyki przemysłowej. Urządzenie charakteryzuje się konfiguracją styków pomocniczych 3NO (trzy styki zwierne) oraz 1NC (jeden styk rozwierny), co pozwala na jednoczesne powielanie sygnałów, realizację logicznych zależności sterowniczych oraz skuteczne sygnalizowanie stanów pracy aparatury łączeniowej. Napięcie sterownicze cewki wynosi 24 V prądu stałego (DC), co zapewnia stabilną pracę i pełną kompatybilność z nowoczesnymi sterownikami PLC. Kompaktowa obudowa w rozmiarze S00 umożliwia optymalne wykorzystanie przestrzeni w szafie sterowniczej, a system połączeń śrubowych gwarantuje trwałe i pewne mocowanie przewodów, odporne na drgania mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC/EN 60947-5-1, co definiuje jego przydatność do sterowania obwodami pomocniczymi w instalacjach niskiego napięcia. Posiada międzynarodowe certyfikaty takie jak CE, UL oraz CSA, co potwierdza dopuszczenie do eksploatacji na rynkach całego świata. Stopień ochrony obudowy zapewnia bezpieczeństwo personelu poprzez ochronę przed dotykiem bezpośrednim części pod napięciem.

Zastosowanie

Przekaźnik 3RH2131-1BB40 znajduje szerokie zastosowanie w elektroenergetyce oraz automatyce budynkowej i procesowej. Jest kluczowym elementem przy budowie układów sterowania silnikami, systemów blokad bezpieczeństwa oraz w procesach zapamiętywania i przesyłania sygnałów o stanie urządzeń wykonawczych. Dzięki szybkiemu czasowi reakcji, idealnie nadaje się do realizacji funkcji czasowych oraz przełączania sygnałów w rozbudowanych systemach automatyki przemysłowej.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć zjawiska luzowania się przewodów pod wpływem zmian temperatury. Przekaźnik może być montowany w pionie lub poziomie, jednak zaleca się zachowanie odpowiednich odstępów od innych aparatów generujących ciepło, zgodnie z wytycznymi systemu SIRIUS. Połączenie śrubowe pozwala na stosowanie przewodów o różnych przekrojach, zapewniając elastyczność podczas prac instalacyjnych.

FAQ

• Czy do przekaźnika można dołożyć dodatkowe styki? Tak, konstrukcja serii 3RH2 umożliwia montaż dodatkowych bloków styków pomocniczych na czole urządzenia.
• Czy cewka 24V DC posiada zabezpieczenie przed przepięciami? Model 3RH2131-1BB40 w wersji standardowej może wymagać zewnętrznego modułu ogranicznika przepięć (np. diody lub warystora) w celu ochrony czułych wyjść tranzystorowych sterownika.
• Jaki jest rozmiar mechaniczny tego urządzenia? Przekaźnik wykonany jest w najmniejszym standardowym rozmiarze S00, co ułatwia jego integrację w gęsto zabudowanych rozdzielnicach.
