Przekaźnik pomocniczy 2NO i 2NC 24V DC, wlk. S00, Połączenie śrubowe | 3RH2122-1BB40 Siemens

Opis i Kluczowe Cechy

Przekaźnik pomocniczy Siemens o numerze katalogowym 3RH2122-1BB40 to zaawansowany komponent z rodziny SIRIUS, zaprojektowany do pracy w najbardziej wymagających układach sterowania i automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową obudową w rozmiarze S00, co pozwala na optymalne wykorzystanie przestrzeni w szafach sterowniczych. Wyposażony w cztery styki pomocnicze w konfiguracji 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), umożliwia precyzyjne powielanie sygnałów oraz realizację złożonych zależności logicznych.

• Napięcie sterownicze: Cewka zasilana prądem stałym (DC) o napięciu 24V zapewnia stabilną pracę i kompatybilność z większością systemów sterowania PLC.

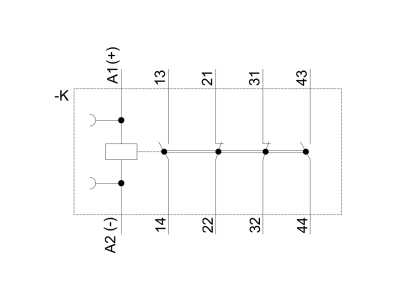

• Konfiguracja styków: Układ 2NO + 2NC pozwala na jednoczesne załączanie i rozłączanie niezależnych obwodów pomocniczych.
• Technologia połączeń: Zastosowanie zacisków śrubowych gwarantuje trwałe i pewne połączenie elektryczne, odporne na wstrząsy i wibracje występujące w środowisku przemysłowym.
• Modułowość: Przekaźnik jest w pełni kompatybilny z akcesoriami systemu SIRIUS, co umożliwia łatwą rozbudowę o bloki styków pomocniczych czy ograniczniki przepięć.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznego przełączania obwodów sterowniczych. Posiada certyfikację CE oraz dopuszczenia UL i CSA, co czyni go rozwiązaniem dopuszczonym do użytku na rynkach globalnych. Wysoka trwałość mechaniczna i elektryczna gwarantuje długi cykl życia urządzenia nawet przy dużej częstotliwości łączeń.

Zastosowanie

Przekaźnik pomocniczy 3RH2122-1BB40 znajduje szerokie zastosowanie w elektroenergetyce oraz automatyce budynkowej i procesowej. Jest niezastąpiony w procesach szybkiego sterowania aparaturą łączeniową, gdzie wymagana jest wysoka precyzja. Idealnie sprawdza się w zadaniach takich jak:

• Zapamiętywanie i sygnalizowanie stanów pracy maszyn i urządzeń.
• Powielanie sygnałów sterujących dla wielu odbiorników jednocześnie.
• Realizacja blokad elektrycznych w układach nawrotnych i rozruchowych.
• Przełączanie sygnałów w układach automatyki zabezpieczeniowej.
• Współpraca z przekaźnikami czasowymi w celu realizacji opóźnień i sekwencji łączeniowych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN 35 mm, co zapewnia szybką instalację i stabilność mechaniczną. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków lub uszkodzenia gwintu. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność styku. Dzięki kompaktowej budowie S00, przekaźniki te mogą być montowane bezpośrednio obok siebie, co znacząco redukuje szerokość zabudowy panelu sterowniczego.

FAQ

1. Czy przekaźnik posiada wbudowaną diodę zabezpieczającą?
Model 3RH2122-1BB40 w wersji standardowej wymaga zastosowania zewnętrznego modułu ogranicznika przepięć (np. diody lub warystora), jeśli jest to wymagane przez specyfikę układu sterowania.

2. Jakie są dopuszczalne przekroje przewodów dla zacisków śrubowych?
Zaciski w rozmiarze S00 pozwalają na podłączenie przewodów o przekroju od 0,5 mm² do 2,5 mm², co zapewnia elastyczność w doborze okablowania sterowniczego.

3. Czy można dołożyć dodatkowe styki do tego modelu?
Tak, konstrukcja serii 3RH21 pozwala na montaż czołowy dodatkowych bloków styków pomocniczych, co zwiększa liczbę dostępnych torów prądowych bez konieczności wymiany całego aparatu.
