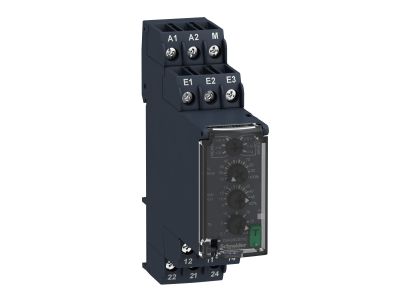

Przekaźnik pomiarowy <U,>U,>U>,i/p 15V…500V, 2CO 8A | RM22UA33MR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik pomiarowy napięcia RM22UA33MR firmy Schneider Electric z serii Zelio to zaawansowane urządzenie do monitorowania wartości napięcia w sieciach trójfazowych. Oferuje zakres pomiarowy 15…500 V AC/DC oraz dwa zestyk przełączne (2CO) o obciążalności 8 A, co pozwala na bezpieczne sterowanie obwodami pomocniczymi w aplikacjach przemysłowych i budynkowych. Kompaktowa szerokość 22,5 mm ułatwia montaż na szynie DIN i oszczędza miejsce w rozdzielnicy.

• Zakres pomiarowy 15…500 V AC/DC: uniwersalna kontrola napięcia w sieciach trójfazowych – wykrywanie przepięć i podnapięć chroni maszyny przed uszkodzeniem i redukuje koszty przestojów.
• 2 styki przełączne (DPDT) o obciążalności 8 A (24…240 V): umożliwiają podłączenie sygnałów alarmowych lub wyłączenie odbiorników o znacznym prądzie bez ryzyka przegrzania styków.
• Funkcja pamięci i zintegrowana dioda LED statusu: dioda informuje o stanie pracy, a opcjonalna pamięć pozwala na automatyczne zarządzanie wyłączeniem i szybkie rozpoznanie błędów.
• Przezroczysta, zamykana pokrywa: zabezpiecza ustawienia progów przed przypadkową ingerencją, zapewniając spokój ekipie konserwującej.
• Regulacja progów za pomocą potencjometrów: proste i precyzyjne ustawienie wartości zadziałania bez konieczności programowania – idealne do odnowy starszych instalacji.

Zgodność z Normami

Przekaźnik RM22UA33MR został zaprojektowany zgodnie z wymogami norm europejskich oraz posiada oznaczenie CE. Jego konstrukcja spełnia standardy bezpieczeństwa obowiązujące dla aparatury modułowej montowanej na szynie DIN, co potwierdza niezawodność w środowiskach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik pomiarowy napięcia znajduje szerokie zastosowanie w sterowaniu i zabezpieczaniu maszyn oraz instalacji elektrycznych. Dzięki elastycznym ustawieniom i kompaktowej budowie sprawdza się w wielu scenariuszach.

• Monitorowanie przepięć i podnapięć w sieciach trójfazowych – ochrona silników, pomp, taśmociągów przed skutkami nieprawidłowych wartości napięcia.
• Automatyczne odłączanie odbiorników w przypadku przekroczenia progów oraz sygnalizacja błędów dla szybkiej identyfikacji usterek.
• Współpraca z systemami automatyki budynkowej – impulsy do styczników, przekaźników lub wejść PLC w celu realizacji logiki sterowania.
• Modernizacja starszych instalacji bez konieczności wymiany całego sterownika – przekaźnik zastępuje dedykowane funkcje monitorowania napięcia.

Wskazówki Montażowe

Montaż przekaźnika RM22UA33MR, jak każdego urządzenia elektrycznego, powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (max. 8 A na zestyk). Moment dokręcania śrub zacisków oraz pozostałe szczegóły instalacyjne dostępne są w dokumentacji technicznej producenta.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, na obudowie znajduje się zintegrowana dioda LED statusu, która informuje o stanie pracy urządzenia (np. obecność napięcia, zadziałanie progu).
• Jaki jest stopień ochrony obudowy? Przekaźnik przeznaczony jest do montażu w rozdzielnicy, standardowo osiąga stopień ochrony IP20 (ochrona przed dotknięciem i ciałami stałymi >12 mm). Dokładne dane potwierdza karta katalogowa producenta.
• Czy styki pracują w trybie spoczynkowym czy roboczym? Styki są przełączne (2CO), co oznacza, że można je wykorzystać w konfiguracji normalnie zwartej (NC) lub normalnie otwartej (NO) – tryb pracy zależy od podłączenia zewnętrznego obwodu.
