Przekaźnik pomiarowy 15-500V AC/DC, 2C/O, 8A Zelio Control | RM22UA33MT Schneider Electric

Opis i Kluczowe Cechy

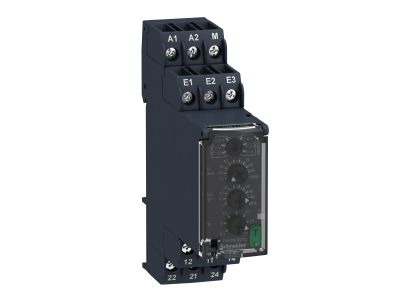

Przekaźnik pomiarowy nadzoru napięcia Schneider Electric Zelio Control, model RM22UA33MT, przeznaczony do wykrywania przepięć i zaników w sieciach jednofazowych. Urządzenie mierzy napięcie w zakresie 15–500 V AC/DC i wyposażone jest w dwa styki przełączne (2 C/O) o obciążalności 8 A. Kompaktowa obudowa o szerokości 22,5 mm pozwala oszczędzić miejsce na szynie DIN, a transparentna pokrywa umożliwia szybką kontrolę stanu pracy.

• Zakres pomiarowy 15–500 V AC/DC: uniwersalne zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego, z możliwością wykrywania odchyleń napięcia w szerokim przedziale.
• 2 styki przełączne (2 C/O) o prądzie 8 A: sterowanie dwoma niezależnymi obwodami sygnalizacji lub odłączania odbiorników bez konieczności stosowania dodatkowych przekaźników.
• Szerokość modułu 22,5 mm: kompaktowa forma ułatwia montaż w ciasnych rozdzielnicach i szafach sterowniczych.
• Blokowany przycisk testowy: umożliwia sprawdzenie działania urządzenia bez ryzyka przypadkowego wyzwolenia, zwiększając bezpieczeństwo podczas serwisu.
• Transparentna pokrywa obudowy: szybki wgląd w ustawienia potencjometrów i stan styków – skraca czas diagnostyki.

Zgodność z Normami

Przekaźnik RM22UA33MT został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Zapewnia to bezpieczeństwo użytkowania i kompatybilność z typowymi instalacjami przemysłowymi w strefie EOG.

Zastosowanie

Przekaźnik pomiarowy idealnie sprawdza się wszędzie tam, gdzie niezbędne jest ciągłe monitorowanie poziomu napięcia i szybkie reagowanie na stany awaryjne. Dzięki uniwersalnemu zakresowi pomiarowemu można go stosować zarówno w obwodach AC, jak i DC.

• Monitoring napięcia w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Ochrona odbiorników przed przepięciami i zanikami napięcia w instalacjach budynkowych.
• Automatyczne wyłączanie lub sygnalizacja alarmu w systemach automatyki budynkowej (BMS).
• Sterowanie stycznikami lub przekaźnikami w układach bezpieczeństwa.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przekaźnik przeznaczony jest do mocowania na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania pomocniczego (380–415 V AC) oraz napięcie mierzone. Momenty dokręcania zacisków i przekroje przewodów dobierać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

FAQ

• Jakie jest napięcie zasilania pomocniczego przekaźnika? Przekaźnik wymaga zasilania pomocniczego 380–415 V AC. Napięcie to służy do zasilania obwodów wewnętrznych i jest niezależne od napięcia mierzonego.
• Czy przekaźnik posiada podświetlenie? Nie ma wbudowanego podświetlenia, ale przezroczysta pokrywa obudowy umożliwia wizualną kontrolę stanu styków i ustawień potencjometrów.
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano konkretnej wartości IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy – w typowych warunkach pracy przyjmuje się stopień ochrony IP20 zgodny z normą dla aparatury modułowej.
