Przekaźnik pomiarowy 1-100V AC/DC, 2C/O | RM22UA22MR Schneider Electric

Opis i Kluczowe Cechy

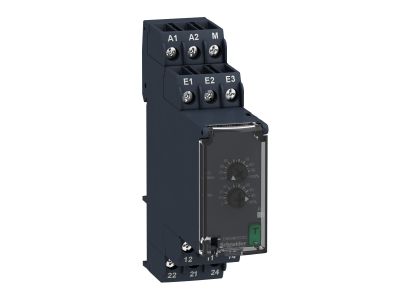

Przekaźnik pomiarowy napięcia Schneider Electric Zelio Control RM22UA22MR to kompaktowe urządzenie przeznaczone do monitorowania wartości napięcia w zakresie 1…100 V AC/DC. Dzięki dwóm stykom przełącznym (2C/O, DPDT) umożliwia jednoczesne sterowanie i sygnalizację w dwóch niezależnych obwodach. Szerokość obudowy wynosząca zaledwie 22,5 mm pozwala na oszczędność miejsca w rozdzielnicy, a wbudowana dioda LED, blokowana funkcja testowa oraz przezroczysta pokrywa ułatwiają obsługę i diagnostykę.

• Zakres pomiarowy 1…100 V AC/DC: Umożliwia monitorowanie napięcia zarówno w obwodach prądu przemiennego, jak i stałego – idealne do kontroli zasilania urządzeń w szerokim spektrum zastosowań.
• Dwa styki przełączne (2C/O, DPDT): Zapewniają elastyczność podłączenia – możliwość jednoczesnego sygnalizowania i sterowania dwoma niezależnymi obwodami bez konieczności stosowania dodatkowych przekaźników.
• Szerokość 22,5 mm (kompaktowa obudowa): Oszczędza cenne miejsce w szafie sterowniczej, umożliwiając montaż większej liczby aparatów na szynie DIN.
• Wbudowana dioda LED sygnalizująca stan: Ułatwia szybką kontrolę wizualną pracy przekaźnika bez konieczności otwierania obudowy – przyspiesza diagnostykę i serwis.
• Blokowana funkcja testowa i przezroczysta pokrywa: Zwiększają bezpieczeństwo podczas testów (blokada uniemożliwia przypadkowe przełączenie) oraz umożliwiają bieżący podgląd ustawień i stanu styków.

Zgodność z Normami

Przekaźnik pomiarowy RM22UA22MR został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Produkt przeznaczony do instalacji w obwodach niskiego napięcia, zgodnie z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik kontroli napięcia Zelio Control RM22UA znajduje zastosowanie w przemyśle i budynkach do monitorowania wartości napięcia oraz generowania sygnałów alarmowych lub sterujących w zależności od ustawionych progów.

• Monitorowanie napięcia zasilania maszyn i urządzeń – sygnalizacja przekroczenia zaprogramowanych progów minimalnych i maksymalnych.
• Sterowanie stycznikami, przekaźnikami pośredniczącymi lub wejściami PLC w zależności od poziomu napięcia w obwodzie.
• Ochrona odbiorników przed zbyt niskim lub zbyt wysokim napięciem (w połączeniu z odpowiednim wyłącznikiem lub stycznikiem).
• Automatyka budynkowa – kontrola napięcia w obwodach oświetlenia, wentylacji, ogrzewania czy bram.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków oraz wymaganiami instalacji. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Tak, w przedniej części obudowy znajduje się dioda LED sygnalizująca stan przekaźnika (np. załączenie, alarm). Ułatwia to szybką diagnostykę bez konieczności użycia miernika.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy o odpowiednim stopniu ochrony (zazwyczaj IP20 dla aparatury modułowej).
• Czy styki są normalnie otwarte czy zamknięte? Przekaźnik wyposażono w dwa styki przełączne (C/O). Oznacza to, że każdy styk posiada zarówno zestyk normalnie otwarty (NO), jak i normalnie zamknięty (NC), w zależności od podłączenia – daje to pełną elastyczność konfiguracji.
