Przekaźnik półprzewodnikowy z padem wejście 3,5-32VDC/wyjście 1-150VDC, 40A | SSP1D440BDT Schneider Electric

Opis i Kluczowe Cechy

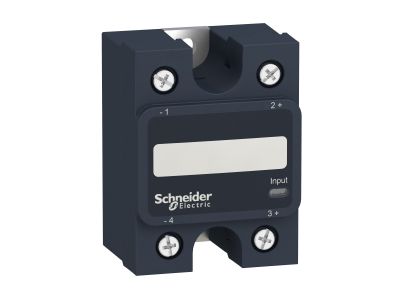

Przekaźnik półprzewodnikowy Schneider Electric Zelio SSM, model SSP1D440BDT, przeznaczony do przełączania obwodów prądu stałego. Oferuje sterowanie napięciem wejściowym 3,5…32 VDC i wyjście 1…150 VDC o prądzie ciągłym do 40 A. Dzięki półprzewodnikowej technologii zapewnia bezstykowe, ciche przełączanie bez zużycia mechanicznego, co wydłuża żywotność całej instalacji. Kompaktowa obudowa przystosowana do montażu na powierzchni metalowej (doskonałe odprowadzanie ciepła) oraz w otworze 22 mm pozwala na łatwą integrację z istniejącymi systemami.

• Sterowanie 3,5…32 VDC / wyjście 1…150 VDC, 40 A: Uniwersalny zakres napięć sterujących i wysoka obciążalność prądowa umożliwiają bezpieczne przełączanie silnych odbiorników DC bez ryzyka przegrzania – idealne do sterowania siłownikami, zaworami, grzałkami.
• Wbudowany wskaźnik stanu i awarii oraz blokowany przycisk testowy: Ułatwia szybką diagnostykę i uruchamianie instalacji, skracając czas przestojów podczas serwisu.
• Szeroki zakres temperatur pracy -40°C do 70°C: Gwarantuje niezawodne działanie w trudnych warunkach środowiskowych – od mrozu po gorące hale przemysłowe.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Type 4X: Odporność na strumienie wody, pył, mycie ciśnieniowe i chemikalia – sprawdza się w aplikacjach spożywczych, morskich i zewnętrznych.
• Możliwość podłączenia przewodów nieizolowanych, z końcówką zaciśniętą, rozwidloną lub pierścieniową: Elastyczność okablowania ułatwia instalację w różnych typach złącz i puszek.

Zgodność z Normami

Przekaźnik SSP1D440BDT spełnia międzynarodowe standardy jakości i bezpieczeństwa, posiada certyfikaty Marine (jak np. DNV, GL) oraz deklarację zgodności CE. Obudowa klasyfikowana według stopni ochrony IP66/IP67/IP69/IP69K i Type 4X, co potwierdza odporność na wilgoć, kurz i agresywne środki czyszczące. Produkt zaprojektowany zgodnie z wymaganiami norm branżowych dla półprzewodnikowych urządzeń przełączających.

Zastosowanie

Przekaźnik półprzewodnikowy Schneider Electric sprawdza się wszędzie tam, gdzie wymagane jest szybkie, bezstykowe przełączanie prądu stałego w trudnych warunkach eksploatacyjnych.

• Sterowanie odbiornikami DC w automatyce przemysłowej – siłowniki, elektrozawory, oświetlenie LED dużej mocy.
• Impulsowe sterowanie stycznikami i przekaźnikami w układach PLC oraz systemach sterowania procesami.
• Sygnalizacja i przełączanie w instalacjach okrętowych (Marine) – odporne na wibracje, mgłę solną i ekstremalne temperatury.
• Automatyka budynkowa – sterowanie ogrzewaniem, wentylacją, bramami, gdzie wymagana jest wysoka niezawodność i długa żywotność.

Wskazówki Montażowe

Montaż przekaźnika może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP przy odłączonym napięciu zasilania. Urządzenie należy montować na powierzchni metalowej (radiator) zapewniającej odprowadzanie ciepła, lub w otworze 22 mm zgodnie z instrukcją producenta. Moment dokręcania zacisków oraz przekrój przewodów dobrać do prądu obciążenia (40 A). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie sterujące i obciążenia – ryzyko porażenia prądem stałym.

FAQ

• Czy przekaźnik ma wbudowany wskaźnik LED? Tak, urządzenie posiada wskaźnik stanu oraz awarii (LED), który informuje o prawidłowym działaniu lub wystąpieniu usterki, co ułatwia szybką diagnostykę.
• Jaki stopień ochrony posiada ten przekaźnik? Model SSP1D440BDT jest dostępny w obudowie o stopniu ochrony IP66, IP67, IP69, IP69K oraz Type 4X – jest odporny na kurz, strumienie wody, mycie wysokociśnieniowe i agresywne środki chemiczne.
• Czy przekaźnik przełącza napięcie stałe (DC) czy przemienne (AC)? Przekaźnik przeznaczony jest do przełączania prądu stałego (DC) na wyjściu w zakresie 1…150 VDC. Sterowanie odbywa się napięciem stałym 3,5…32 VDC.
