Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 48-600VAC, 12A | SSM1A312BD Schneider Electric

Opis i Kluczowe Cechy

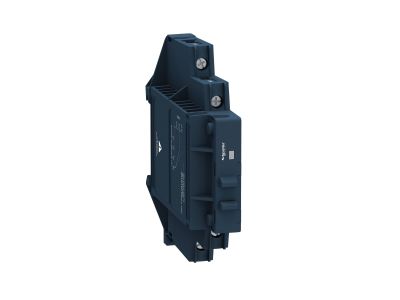

Przekaźnik półprzewodnikowy Schneider Electric Zelio SSM1A312BD montowany na szynie DIN. Urządzenie oferuje wejście sterujące 4–32 VDC oraz wyjście przystosowane do napięć 48–600 VAC z prądem obciążenia do 12 A. Dzięki przełączaniu w zerze napięcia (ZVS) i wbudowanemu radiatorowi zapewnia niezawodną pracę w trudnych warunkach przemysłowych.

• Wejście sterujące 4–32 VDC: szeroki zakres napięcia sterowania umożliwia bezpośrednie podłączenie do wyjść PLC, przekaźników lub czujników bez dodatkowych konwerterów.
• Wyjście 48–600 VAC / 12 A: duża obciążalność prądowa i szeroki zakres napięcia pozwalają sterować silnikami, grzejnikami i oświetleniem bez ryzyka przegrzania styków (brak styków mechanicznych).
• Przełączanie w zerze napięcia (ZVS): redukuje zakłócenia elektromagnetyczne i wydłuża żywotność obciążenia, szczególnie w aplikacjach oporowych.
• Wbudowany radiator: efektywne odprowadzanie ciepła zwiększa trwałość przekaźnika i pozwala na pracę z maksymalnym prądem 12 A przy odpowiednim chłodzeniu.
• Wskaźnik stanu i bezpieczne złącze: dioda LED sygnalizuje obecność napięcia sterującego, a złącze zabezpiecza przed przypadkowym dotknięciem zacisków.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSM1A312BD został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki uniwersalnym parametrom i bezstykowej technologii przekaźnik idealnie sprawdza się w aplikacjach wymagających szybkiego i bezzakłóceniowego łączenia obwodów prądu przemiennego.

• Sterowanie obciążeniami oporowymi – grzałki, piece elektryczne, systemy klimatyzacji (praca bez hałasu i zużycia mechanicznego).
• Sterowanie napędami i silnikami – w połączeniu z przetwornicami częstotliwości do płynnej regulacji prędkości.
• Automatyka budynkowa – załączanie oświetlenia, wentylacji, pomp w systemach BMS.
• Interfejsy logiczne – łączenie sygnałów PLC z obwodami mocy 48–600 VAC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Należy dobrać przekrój przewodów do prądu obciążenia (12 A) oraz moment dokręcania śrub zgodnie z dokumentacją producenta. Zaleca się zachowanie minimalnych odstępów od innych urządzeń dla prawidłowej wentylacji radiatora.

FAQ

• Czy przekaźnik ma wbudowaną diodę sygnalizującą stan? Tak, wskaźnik LED informuje o obecności napięcia sterującego na wejściu (cewce).
• Jaki stopień ochrony posiada to urządzenie? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. Producent nie podał konkretnego stopnia ochrony – podczas montażu należy chronić przekaźnik przed wilgocią i zanieczyszczeniami.
• W jakim trybie przełączany jest obwód wyjściowy? Przekaźnik wykorzystuje przełączanie w zerze napięcia (ZVS – Zero Voltage Switching), co minimalizuje przepięcia i zakłócenia EMI – idealne do obciążeń oporowych.
