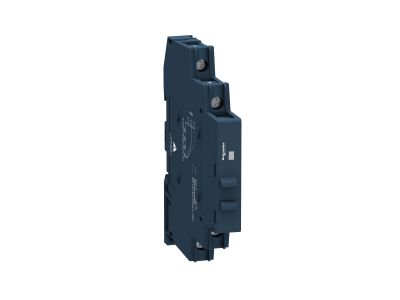

Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 24-280VAC, 6A Zelio Solid State Relays | SSM1A16BDR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Schneider Electric z serii Zelio Solid State Relays, model SSM1A16BDR, to urządzenie przeznaczone do bezstykowego przełączania obciążeń prądu przemiennego. Prąd wyjściowy 6 A przy napięciu 24–280 V AC oraz napięcie sterowania 4–32 V DC pozwalają na bezpieczną i precyzyjną kontrolę odbiorników średniej mocy. Przekaźnik montowany jest na szynie DIN 35 mm, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Napięcie sterowania 4–32 V DC: kompatybilność z sygnałami z układów logicznych, sterowników PLC oraz mikroprocesorów – łatwa integracja w systemach automatyki.
• Prąd wyjściowy 6 A przy napięciu 24–280 V AC: bezpieczne przełączanie obciążeń takich jak grzałki, silniki, zawory czy oświetlenie bez ryzyka przegrzania styków (brak styków mechanicznych).
• Wbudowany radiator: skuteczne odprowadzanie ciepła, co wydłuża żywotność przekaźnika nawet przy ciągłej pracy z pełnym obciążeniem.
• Wskaźnik stanu LED: natychmiastowa wizualna informacja o załączeniu wyjścia – ułatwia diagnostykę na miejscu.
• Stopnie ochrony IP66, IP67, IP69, IP69K oraz certyfikat Marine: odporność na pył, strumienie wody, mycie ciśnieniowe i trudne warunki środowiskowe – idealne do zastosowań przemysłowych i morskich.
• Zakres temperatur pracy -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach klimatycznych.

Zgodność z Normami

Przekaźnik SSM1A16BDR posiada certyfikaty Marine oraz stopnie ochrony IP66, IP67, IP69 i IP69K, co potwierdza jego odporność na trudne warunki środowiskowe. Urządzenie spełnia wymogi dyrektyw Unii Europejskiej i oznaczone jest znakiem CE.

Zastosowanie

Dzięki uniwersalnym parametrom oraz wysokiej odporności na czynniki zewnętrzne, przekaźnik półprzewodnikowy SSM1A16BDR sprawdza się w wielu aplikacjach przemysłowych i instalacyjnych.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (grzałki, silniki, zawory elektromagnetyczne) w szafach sterowniczych.
• Impulsowe załączanie styczników, przekaźników elektromechanicznych oraz wejść PLC dzięki szybkiemu przełączaniu bez drgań styków.
• Sygnalizacja procesów – wbudowany wskaźnik LED umożliwia lokalne monitorowanie stanu wyjścia.
• Automatyka budynkowa i maszynowa w trudnych warunkach (pompy, wentylatory, oświetlenie zewnętrzne) tam gdzie wymagana jest wysoka szczelność IP69.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów dobierz do prądu obciążenia (max 6 A) zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków stosuj zgodnie z danymi w dokumentacji producenta.

FAQ

• Czy przekaźnik posiada wskaźnik stanu (LED)? Tak, na obudowie znajduje się zielona dioda LED sygnalizująca załączenie wyjścia – ułatwia szybką kontrolę pracy.
• Jaki stopień ochrony ma obudowa przekaźnika? Produkt posiada certyfikaty IP66, IP67, IP69 oraz IP69K – oznacza to pełną odporność na pył, zanurzenie w wodzie oraz mycie strumieniem pod wysokim ciśnieniem.
• Jaki zakres temperatur pracy jest dopuszczalny? Przekaźnik pracuje w zakresie od -40°C do 70°C, co pozwala na stosowanie go w chłodniach, na zewnątrz budynków oraz w pobliżu źródeł ciepła.
