Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 24-280VAC, 12A | SSM1A112BD Schneider Electric

Opis i Kluczowe Cechy

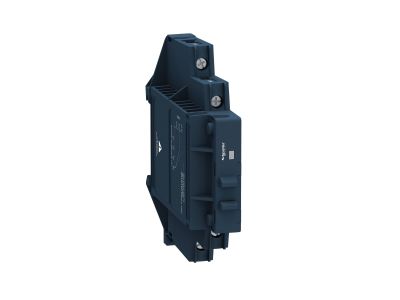

Przekaźnik półprzewodnikowy SSM1A112BD z serii Zelio SSM firmy Schneider Electric to jednofazowe urządzenie przeznaczone do montażu na szynie DIN 35 mm. Sterowany napięciem wejściowym 4–32 VDC, pozwala na przełączanie obciążeń prądu przemiennego w zakresie 24–280 VAC przy prądzie znamionowym 12 A. Dzięki przełączaniu w zerze napięcia oraz wbudowanemu radiatorowi zapewnia cichą i beziskrową pracę bez przegrzewania się styków. Żółta, odporna na uderzenia obudowa ułatwia identyfikację w rozdzielnicy, a graficzny wskaźnik LED informuje o stanie wejścia sterującego.

• Prąd znamionowy 12 A: Umożliwia bezpieczne sterowanie obciążeniami rezystancyjnymi o znacznym poborze mocy bez ryzyka uszkodzenia łącza półprzewodnikowego.
• Napięcie obciążenia 24–280 VAC: Szeroki zakres napięć zasilających pozwala na uniwersalne zastosowanie w typowych instalacjach jednofazowych.
• Przełączanie w zerze napięcia (zero-cross): Minimalizuje zakłócenia elektromagnetyczne i zmniejsza prąd udarowy podczas załączania, co przedłuża żywotność odbiorników.
• Wbudowany radiator: Skutecznie odprowadza ciepło, umożliwiając pracę z pełnym prądem w temperaturze otoczenia do 70°C bez dodatkowego chłodzenia.
• Graficzny wskaźnik statusu wejścia: Żółta dioda LED informuje o stanie sterowania, co ułatwia diagnostykę i serwis układu.
• Montaż na szynie DIN 35 mm z zatrzaskiem: Szybki i pewny montaż w rozdzielnicy, zgodny z typowymi standardami instalacyjnymi.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSM1A112BD został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry i konstrukcja spełniają wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej (EMC) w środowisku przemysłowym i budynkowym. Producent gwarantuje zgodność z dyrektywami niskonapięciowymi oraz normami dotyczącymi aparatury łączeniowej.

Zastosowanie

Dzięki bezstykowej, cichej pracy i dużej trwałości mechanicznej (brak elementów ruchomych), przekaźnik półprzewodnikowy sprawdza się w aplikacjach wymagających częstego łączenia oraz w miejscach, gdzie iskrzenie jest niedopuszczalne.

• Sterowanie obciążeniami rezystancyjnymi, takimi jak grzałki elektryczne, piece oporowe czy promienniki podczerwieni.
• Załączanie i wyłączanie oświetlenia (w tym LED) w systemach automatyki budynkowej.
• Sygnalizacja i sterowanie w układach PLC – jako bezstykowe wyjście dla sygnałów AC.
• Zastosowania w klimatyzacji, wentylacji i ogrzewaniu (HVAC) do precyzyjnego włączania elementów grzewczych lub wentylatorów.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz po całkowitym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie zgodnej z normą DIN TH35 (35 mm). Należy stosować przewody o przekroju dobranym do prądu obciążenia (zalecany min. 1,5 mm² dla 12 A) oraz dokręcić zaciski momentem podanym w dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia wejścia sterującego (4–32 VDC) oraz obwodu wyjściowego (24–280 VAC). Ze względu na wydzielane ciepło podczas pracy, należy zapewnić odpowiednią wentylację wokół radiatora – nie zakrywać urządzenia materiałami izolacyjnymi.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik stanu? Tak, posiada żółty graficzny wskaźnik LED informujący o obecności napięcia sterującego na wejściu. Wskazuje on, kiedy przekaźnik jest załączony.
• Jaki stopień ochrony ma to urządzenie? W dostarczonych danych nie podano konkretnego stopnia IP. Typowo dla aparatury montowanej na szynie DIN w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem), co jest standardem w suchych pomieszczeniach. W razie potrzeby szczegółowych informacji prosimy o kontakt z producentem.
• Czy przekaźnik przełącza w zerze napięcia? Jaki to ma wpływ na odbiorniki? Tak, przekaźnik SSM1A112BD przełącza obciążenie w momencie przejścia napięcia przez zero. Dzięki temu redukowane są prądy udarowe i zakłócenia elektromagnetyczne, co jest szczególnie korzystne dla obciążeń rezystancyjnych oraz wrażliwej elektroniki.
