Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 1-100VDC, 6A | SSM1D36BD Schneider Electric

Opis i Kluczowe Cechy

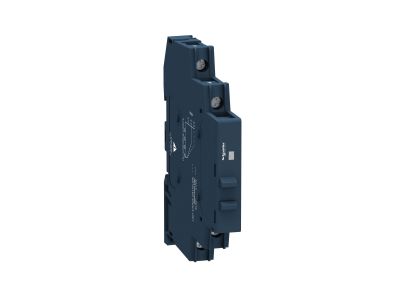

Przekaźnik półprzewodnikowy Schneider Electric Zelio SSM, symbol SSM1D36BD, przeznaczony do bezstykowego przełączania obwodów prądu stałego. Oferuje wejście sterujące 4–32 VDC oraz wyjście 1–100 VDC o prądzie znamionowym 6 A, co pozwala na precyzyjne sterowanie odbiornikami DC bez ryzyka zużycia mechanicznych styków. Urządzenie montowane jest na szynie DIN TH35, a kompaktowa obudowa z tworzywa chemoodpornego ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Wejście sterujące 4–32 VDC: kompatybilność z typowymi sygnałami z sterowników PLC, przekaźników logicznych i układów automatyki – łatwa integracja bez konieczności stosowania dodatkowych konwerterów.
• Wyjście 1–100 VDC / 6 A: wydajne przełączanie obciążeń DC, takich jak zawory, oświetlenie LED czy silniki małej mocy, bez iskrzenia i zużycia styków.
• Wbudowany radiator: skuteczne odprowadzanie ciepła, co wydłuża żywotność przekaźnika i pozwala na pracę w trudniejszych warunkach termicznych.
• Wskaźnik LED stanu wyjścia: szybka wizualna kontrola pracy – ułatwia diagnostykę i serwisowanie instalacji.
• Obudowa z tworzywa odpornego na chemikalia: zwiększona trwałość w środowiskach przemysłowych, w których występują agresywne substancje.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSM1D36BD został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada oznaczenie CE. Montaż oraz eksploatacja odbywają się według ogólnie przyjętych zasad dla aparatury modułowej na szynie DIN, co gwarantuje niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki bezstykowej technologii i szerokiemu zakresowi napięć wyjściowych, przekaźnik półprzewodnikowy sprawdza się w wielu układach automatyki i sterowania.

• Sterowanie odbiornikami prądu stałego: zawory elektromagnetyczne, siłowniki, oświetlenie LED oraz silniki DC małej mocy.
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść PLC w systemach automatyki przemysłowej.
• Sygnalizacja i łączenie obwodów w szafach sterowniczych, gdzie wymagana jest wysoka żywotność i odporność na wibracje.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami czy bramami w systemach BMS.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przekaźnik mocuje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony potencjału. Przekroje przewodów dobierz zgodnie z prądem znamionowym 6 A oraz obowiązującymi normami. Moment dokręcania złącz wynika z dokumentacji producenta – nie stosuj nadmiernej siły, aby nie uszkodzić zacisków.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie/LED? Tak, na obudowie znajduje się dioda LED informująca o stanie wyjścia (włączeniu przekaźnika). Ułatwia to szybką wizualną kontrolę pracy urządzenia.
• Jaki stopień ochrony posiada to urządzenie? Producent nie podaje konkretnej klasy IP w karcie katalogowej. Przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz obudowy rozdzielnicy, co zapewnia ochronę przed dotykiem i pyłem (typowe dla aparatury IP20). W środowiskach narażonych na wilgoć lub kurz należy zastosować dodatkową obudowę zewnętrzną.
• Czy przekaźnik może pracować z obciążeniem indukcyjnym (cewki styczników)? Tak, jako urządzenie półprzewodnikowe (bezstykowe) doskonale radzi sobie z obciążeniami indukcyjnymi DC, nie generując przy tym łuku elektrycznego. Należy jednak uwzględnić ewentualne przepięcia i zastosować odpowiednie zabezpieczenia (np. diodę tłumiącą) zgodnie z zaleceniami producenta.
