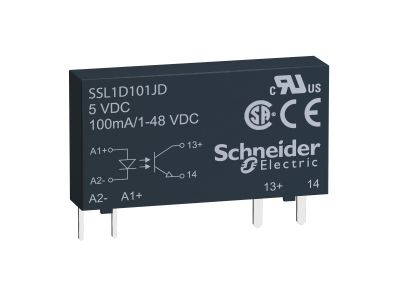

Przekaźnik półprzewodnikowy wejście 3-12VDC/wyjście 1-48VDC 0.1A Zelio Solid State Relays | SSL1D101JD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Schneider Electric Zelio Solid State Relays, oznaczony symbolem SSL1D101JD, to bezstykowe urządzenie przeznaczone do przełączania obwodów prądu stałego w zakresie napięć 1-48 VDC przy prądzie znamionowym 0,1 A. Dzięki brakowi ruchomych elementów zapewnia cichą i niezawodną pracę bez zużycia mechanicznego, co przekłada się na długą żywotność i niskie koszty konserwacji.

• Napięcie sterujące 3-12 VDC: Umożliwia bezpośrednie sterowanie z układów logicznych, sterowników PLC oraz mikroprocesorów, bez konieczności stosowania dodatkowych przetworników.
• Wyjście 1-48 VDC / 0,1 A: Przeznaczone do precyzyjnego przełączania sygnałów niskoprądowych w automatyce, sygnalizacji i systemach sterowania.
• Brak ruchomych części (półprzewodnik): Eliminuje zużycie mechaniczne, iskrzenie oraz hałas – idealne do zastosowań wymagających cichej pracy i dużej trwałości łączeniowej.
• Wbudowana wkładka termiczna: Chroni przekaźnik przed przeciążeniem termicznym, wydłużając jego żywotność i zwiększając niezawodność w długotrwałej eksploatacji.
• Kompaktowa obudowa: Zajmuje niewiele miejsca w szafie sterowniczej, co ułatwia integrację w gęsto upakowanych systemach automatyki.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSL1D101JD spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Jego konstrukcja jest zgodna z ogólnymi standardami bezpieczeństwa obowiązującymi w automatyce przemysłowej. W danych producenta nie podano szczegółowych numerów norm.

Zastosowanie

Dzięki niskiemu napięciu sterującemu i precyzyjnemu przełączaniu sygnałów DC, przekaźnik SSL1D101JD sprawdza się w różnorodnych układach automatyki i sterowania. Poniżej przedstawiono typowe scenariusze zastosowań:

• Sterowanie sygnałami wejściowymi/wyjściowymi w sterownikach PLC i systemach rozproszonego sterowania.
• Przełączanie obwodów czujników, enkoderów oraz elementów wykonawczych niskiego napięcia DC.
• Sygnalizacja świetlna (diody LED, lampki sygnalizacyjne) w szafach sterowniczych i panelach operatorskich.
• Izolacja galwaniczna (optoizolacja) między cyfrowymi źródłami sygnałów a obciążeniem w aplikacjach wymagających separacji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika SSL1D101JD może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie DIN TH35 (lub przykręca do podłoża) zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 0,1 A, a moment dokręcania zacisków – według dokumentacji technicznej. Nie wolno przekraczać dopuszczalnych parametrów pracy.

FAQ

• Jakie napięcie sterujące należy podać na wejście przekaźnika SSL1D101JD? Napięcie sterujące powinno mieścić się w zakresie od 3 do 12 VDC. Podanie napięcia z tego zakresu powoduje załączenie wyjścia.
• Jaki jest zakres napięć i prądu na wyjściu? Wyjście przekaźnika jest przystosowane do napięć stałych od 1 do 48 VDC i prądu do 0,1 A. Należy pamiętać, że jest to przekaźnik przeznaczony do obciążeń o charakterze rezystancyjnym lub nieindukcyjnym.
• Czy przekaźnik jest cichy i bezobsługowy? Tak, ponieważ nie zawiera żadnych ruchomych elementów mechanicznych, pracuje bezgłośnie, nie iskrzy i nie wymaga konserwacji. Dzięki temu nadaje się do zastosowań w środowiskach wymagających ciszy i długiej żywotności.
