Przekaźnik półprzewodnikowy wejście 200-265VAC/wyjście 24-280VAC, 12A Zelio Solid State Relays | SSM1A112P7 Schneider Electric

Opis i Kluczowe Cechy

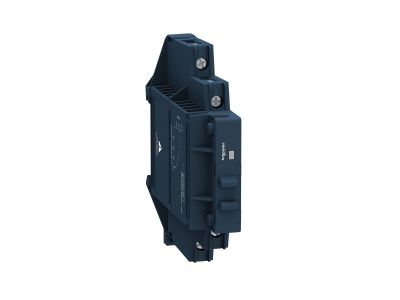

Przekaźnik półprzewodnikowy Schneider Electric z serii Zelio Solid State Relays, model SSM1A112P7, przeznaczony do montażu na szynie DIN. Urządzenie oferuje napięcie sterowania 200–265 VAC oraz wyjście 24–280 VAC z prądem 12 A. Dzięki przełączaniu w zerze (ZVS) zapewnia cichą pracę i minimalizuje zakłócenia, co jest kluczowe przy obciążeniach oporowych. Wbudowany radiator skutecznie odprowadza ciepło, a wskaźnik LED informuje o stanie pracy, ułatwiając diagnostykę. Szerokość modułu zgodna z typowym standardem aparatury modułowej.

• Napięcie sterowania 200–265 VAC: umożliwia bezpośrednie podłączenie do sieci elektrycznej bez konieczności stosowania dodatkowych zasilaczy.
• Wyjście 24–280 VAC / 12 A: przeznaczone do sterowania średniej mocy odbiornikami oporowymi, takimi jak grzałki i oświetlenie, z zachowaniem bezpiecznego marginesu obciążenia.
• Przełączanie w zerze (ZVS): redukuje przepięcia łączeniowe i zakłócenia elektromagnetyczne, wydłużając żywotność podłączonych urządzeń.
• Wbudowany radiator: zapewnia efektywne odprowadzanie ciepła, co zwiększa niezawodność i pozwala na pracę w szerokim zakresie temperatur (−40°C do 70°C).
• Wskaźnik LED stanu: natychmiastowa wizualna informacja o załączeniu przekaźnika, ułatwia diagnostykę i serwis.
• Montaż na szynie DIN 35 mm: szybki i pewny montaż w rozdzielnicy, eliminujący potrzebę wiercenia otworów i zabezpieczający przed korozją krawędzi.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt spełnia standardy branżowe dla aparatury sterowniczej montowanej na szynie DIN, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik półprzewodnikowy Zelio SSM1A112P7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezstykowe, ciche i szybkie przełączanie obciążeń oporowych. Doskonale sprawdza się w następujących scenariuszach:

• Sterowanie grzałkami elektrycznymi w systemach HVAC, piecach przemysłowych i nagrzewnicach.
• Załączanie i wyłączanie oświetlenia żarowego, halogenowego lub LED (przy obciążeniu o charakterze rezystancyjnym).
• Wysyłanie impulsów sterujących do styczników, przekaźników elektromechanicznych lub wejść PLC w układach automatyki.
• Budowa układów regulacji temperatury i procesów grzewczych w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik mocuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przed podłączeniem należy sprawdzić zgodność napięcia sterowania i wyjścia z parametrami instalacji. Przekrój przewodów dobrać do prądu znamionowego 12 A (zalecany min. 1,5 mm² Cu). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Nie należy przekraczać temperatury otoczenia podanej w specyfikacji. W przypadku pracy z obciążeniami o charakterze indukcyjnym (np. silniki) wymagane jest zastosowanie dodatkowych układów zabezpieczających.

FAQ

• Czy przekaźnik ma wbudowany radiator? Tak, przekaźnik wyposażono w radiator umożliwiający efektywne odprowadzanie ciepła, co pozwala na pracę w temperaturze otoczenia od −40°C do 70°C.
• Czy jest wskaźnik informujący o stanie załączenia? Tak, na obudowie znajduje się dioda LED (wskaźnik stanu), która świeci się, gdy przekaźnik jest aktywny – ułatwia to szybką diagnostykę bez konieczności mierzenia napięcia.
• Jaki jest tryb przełączania – ZVS czy ZCS? Przekaźnik pracuje w trybie przełączania w zerze (ZVS – Zero Voltage Switching). Oznacza to, że załączenie następuje w momencie przejścia napięcia przez zero, co minimalizuje zakłócenia i przepięcia – rozwiązanie optymalne dla obciążeń oporowych.
