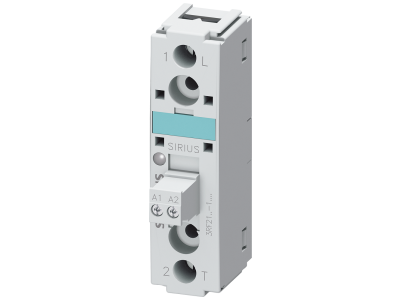

Przekaźnik półprzewodnikowy SEMICONDUCTOR RELAY 3RF2 | 3RF2120-1AA42 Siemens

Alternatywny kod produktu: 3RF21201AA42

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens 3RF2120-1AA42 to urządzenie do bezstykowego przełączania obwodów elektrycznych, przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki technologii półprzewodnikowej eliminuje zużycie mechaniczne styków, co przekłada się na długą żywotność i niezawodność w aplikacjach wymagających częstego łączenia. Model ten należy do starszej generacji – jego bezpośrednim następcą jest 3RF3125-1AA42 oferujący wyższą wydajność. Przed montażem należy zweryfikować warunki instalacji i dobrać odpowiedni radiator (o ile wymagany).

• Bezstykowe przełączanie: Brak łuku elektrycznego i części ruchomych zapewnia cichą pracę oraz odporność na wibracje i wstrząsy.
• Wysoka trwałość łączeniowa: Półprzewodnikowa konstrukcja gwarantuje praktycznie nieograniczoną liczbę cykli łączeniowych – idealna do sterowania częstotliwego.
• Montaż na szynie TH35: Szybki i prosty montaż w standardowej rozdzielnicy modułowej (szerokość modułu – patrz dokumentacja producenta).
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w serwisie.
• Kompatybilność z sygnałami sterującymi: Przeznaczony do współpracy z typowymi sterownikami PLC i przekaźnikami – szczegóły dotyczące napięcia sterowania i obciążenia dostępne w karcie katalogowej.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnymi normami IEC/EN dla aparatury modułowej. Szczegółowe dane dotyczące konkretnych norm prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik półprzewodnikowy Siemens 3RF2120-1AA42 znajduje zastosowanie w układach sterowania i automatyki przemysłowej oraz budynkowej, gdzie wymagane jest bezstykowe i częste przełączanie odbiorników.

• Sterowanie nagrzewnicami, grzałkami i innymi odbiornikami rezystancyjnymi w procesach technologicznych.
• Impulsowe załączanie silników małej mocy, zaworów elektromagnetycznych i przepustnic.
• Sygnalizacja świetlna i dźwiękowa w systemach alarmowych i automatyce budynkowej.
• Współpraca z przekaźnikami programowalnymi (PLC) jako interfejs wyjściowy do odbiorników AC/DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuj na szynie TH35 w rozdzielnicy z zachowaniem wymaganych odstępów wentylacyjnych – w zależności od obciążenia może być wymagany radiator (patrz dokumentacja). Zaciski śrubowe dokręć momentem zgodnym z zaleceniami producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia oraz temperatury otoczenia. W przypadku stosowania w obwodach o wysokiej częstotliwości łączeń należy uwzględnić nagrzewanie się elementu półprzewodnikowego.

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizujące stan załączenia? Produkt nie jest wyposażony w podświetlenie LED na obudowie. Stan pracy można monitorować poprzez obwód sterowania lub zewnętrzną sygnalizację.
• Jaki jest stopień ochrony tego przekaźnika? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Szczegółowe dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy przekaźnik 3RF2120-1AA42 nadaje się do przełączania obciążeń indukcyjnych? Przekaźniki półprzewodnikowe są wrażliwe na prądy udarowe i przeciążenia. Do obciążeń indukcyjnych (silniki, cewki styczników) zaleca się stosowanie zabezpieczeń przeciwprzepięciowych (np. warystory) i dobór odpowiedniego modelu z zapasem prądowym. W razie wątpliwości skonsultuj się z producentem lub wybierz nowszą serię 3RF3.
