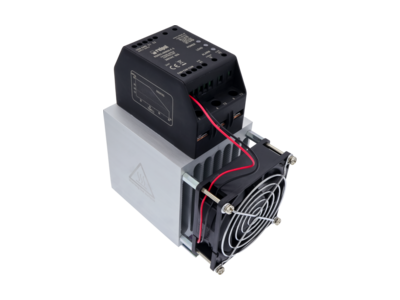

Przekaźnik półprzewodnikowy RSR93-40W60-F-3 | 2617450 Relpol

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR93-40W60-F-3 to zaawansowany sterownik mocy przeznaczony do precyzyjnej regulacji obciążenia trójfazowego. Wyposażony w sygnał sterujący 0-5V lub 4-20mA, zapewnia płynną regulację mocy wyjściowej w zakresie 200-440VAC przy maksymalnym prądzie obciążenia 60A. Wysoka wydajność termiczna, dzięki zintegrowanemu radiatorowi i wentylatorowi, gwarantuje stabilną pracę nawet przy długotrwałym obciążeniu.

• Trójfazowe sterowanie mocą: Umożliwia precyzyjną regulację obciążenia w systemach grzewczych, oświetleniowych lub napędowych.
• Sygnał sterujący 0-5V/4-20mA: Kompatybilny z większością układów automatyki, czujników i sterowników PLC – elastyczność w integracji.
• Prąd obciążenia 60A: Wysoka zdolność przewodzenia prądu, pozwala na sterowanie mocnymi odbiornikami trójfazowymi.
• Wyjście sterujące 200-440VAC: Szeroki zakres napięcia wyjściowego, co zapewnia uniwersalność zastosowania.
• Radiator z wentylatorem: Aktywne chłodzenie zapobiega przegrzaniu, zwiększając niezawodność i trwałość urządzenia.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich norm europejskich dotyczących bezpieczeństwa elektromagnetycznego i kompatybilności, w tym dyrektywy LVD i EMC. Posiada deklarację zgodności CE.

Zastosowanie

Przekaźnik półprzewodnikowy RSR93-40W60-F-3 znajduje zastosowanie w układach sterowania mocą, gdzie wymagana jest precyzyjna i płynna regulacja obciążenia.

• Sterowanie układami grzewczymi (piecami, nagrzewnicami) w przemyśle i budownictwie.
• Regulacja natężenia oświetlenia w systemach LED, halogenowych lub tradycyjnych.
• Sterowanie silnikami trójfazowymi zasilanymi napięciem 200-440VAC.
• Układy automatyki budynkowej i przemysłowej opierające się na sygnałach 0-5V/4-20mA.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematem podłączenia. Przekaźnik należy zamontować na odpowiednio dobranej powierzchni chłodzącej, z zachowaniem minimalnych odstępów montażowych, aby zapewnić swobodny przepływ powietrza. Należy pamiętać o podłączeniu zasilania wentylatora, jeśli jest on sterowany oddzielnie. Przed uruchomieniem należy sprawdzić zgodność sygnału sterującego z wymaganiami układu oraz prawidłowość podłączenia obciążenia.

FAQ

• Jaki jest zakres napięcia zasilania układu? Zasilanie sterownika nie zostało określone w danych produktu – sprawdź etykietę lub dokumentację techniczną.
• Czy przekaźnik posiada zabezpieczenie przeciwzwarciowe? Funkcja zabezpieczenia przeciwzwarciowego nie została podana w danych produktu – zalecane jest stosowanie dodatkowej ochrony w instalacji.
• Jakie jest maksymalne napięcie wyjściowe? Maksymalne napięcie wyjściowe wynosi 440VAC, zgodnie z danymi produktu.
