Przekaźnik półprzewodnikowy RSR93-40W25-3 | 2617446 Relpol

Opis i Kluczowe Cechy

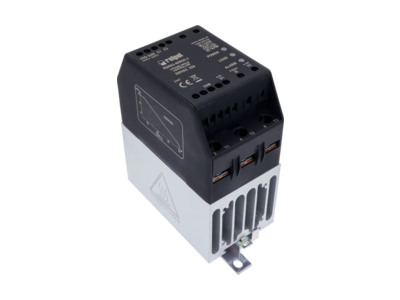

Przekaźnik półprzewodnikowy RSR93-40W25-3 to trójfazowy sterownik mocy zaprojektowany do precyzyjnego sterowania obciążeniami rezystancyjnymi i indukcyjnymi. Obsługuje szeroki zakres sygnałów sterujących 0-5V lub 4-20mA, co umożliwia integrację z różnymi systemami automatyki. Wyjście sterujące 200-440VAC przy maksymalnym prądzie obciążenia 25A zapewnia stabilną pracę w wymagających aplikacjach przemysłowych. Zintegrowany radiator gwarantuje efektywne odprowadzanie ciepła, zwiększając niezawodność i trwałość urządzenia.

• Trójfazowe wyjście sterujące 200-440VAC: Umożliwia bezpośrednie sterowanie silników, grzałek lub innych obciążeń trójfazowych bez konieczności stosowania dodatkowych układów pośredniczących.
• Sygnał sterujący 0-5V lub 4-20mA: Kompatybilność z szeroką gamą sterowników PLC, regulatorów i układów automatyki, zapewniająca elastyczność w projektowaniu systemów.
• Prąd wyjściowy 25A: Wystarczający do sterowania średnimi obciążeniami, np. silnikami o mocy do 5,5 kW przy napięciu 400V.
• Zintegrowany radiator: Zapewnia skuteczne chłodzenie, minimalizując ryzyko przegrzania i wydłużając żywotność urządzenia.
• Prosta instalacja: Montaż na szynie DIN 35 mm lub bezpośrednio na powierzchni – uniwersalne rozwiązanie dla różnych aplikacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zostało zaprojektowane zgodnie z obowiązującymi normami bezpieczeństwa dla urządzeń elektronicznych sterujących obciążeniami AC.

Zastosowanie

Przekaźnik półprzewodnikowy RSR93-40W25-3 znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagane jest precyzyjne i niezawodne sterowanie obciążeniami trójfazowymi.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych.
• Regulacja mocy grzałek w systemach ogrzewania lub suszenia.
• Precyzyjne sterowanie oświetleniem scenicznym lub reklamowym (np. taśmy LED).
• Zastosowania w układach automatyki budynkowej (np. sterowanie wentylacją, klimatyzacją).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN 35 mm lub na stabilnej powierzchni, zapewniając odpowiednią wentylację – radiator musi mieć swobodny przepływ powietrza. Przed podłączeniem zasilania należy upewnić się, że wszystkie obwody są odłączone. Sygnał sterujący powinien być podłączony zgodnie z zaleceniami producenta, z uwzględnieniem polaryzacji i zakresu napięć/prądów. Przekaźnik należy zabezpieczyć przed zwarciem i przeciążeniem zewnętrznym, np. poprzez stosowanie bezpieczników topikowych.

FAQ

• Czy przekaźnik może sterować obciążeniami indukcyjnymi? Tak, urządzenie jest przystosowane do sterowania zarówno obciążeniami rezystancyjnymi, jak i indukcyjnymi, co czyni je uniwersalnym rozwiązaniem w aplikacjach przemysłowych.
• Jaki jest maksymalny prąd wyjściowy? Maksymalny prąd wyjściowy wynosi 25A przy napięciu 200-440VAC, co pozwala na sterowanie średnimi obciążeniami w systemach trójfazowych.
• Czy urządzenie wymaga dodatkowego chłodzenia? Wbudowany radiator zapewnia skuteczne odprowadzanie ciepła w standardowych warunkach pracy. W przypadku pracy ciągłej przy maksymalnym obciążeniu zaleca się zapewnienie dodatkowej wentylacji lub montaż na szynie DIN z odpowiednim odstępem od innych urządzeń.
