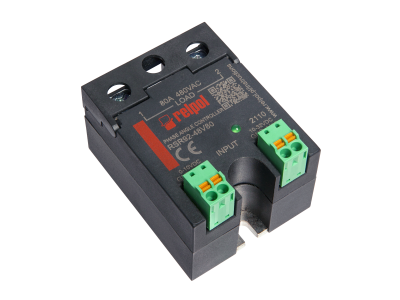

Przekaźnik półprzewodnikowy RSR92-48V80 | 2616362 Relpol

Alternatywny kod produktu: RSR92-48V80

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR92-48V80 to jednofazowy sterownik mocy AC zaprojektowany do precyzyjnego sterowania obwodami o wysokim poborze mocy. Wyjście sterujące z regulacją kątem fazowym oraz sygnał sterujący 0-10VDC umożliwiają płynną regulację mocy odbiorników. Wytrzymała konstrukcja o kompaktowych wymiarach 58,6 x 45,7 x 39,5 mm gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.

• Sterowanie kątem fazowym: Pozwala na płynną regulację mocy odbiorników AC – idealne dla obwodów grzewczych, oświetlenia czy silników.
• Sygnał sterujący 0-10VDC: Kompatybilny z większością systemów automatyki i sterowników napięciowych, umożliwia zintegrowanie z istniejącymi układami sterowania.
• Prąd obciążenia 80A: Zapewnia stabilne sterowanie odbiornikami o dużym poborze mocy, np. grzałkami, transformatorami czy silnikami.
• Zakres napięcia 300-530V AC: Uniwersalne napięcie wejściowe, dopasowane do standardów zasilania przemysłowego.
• Kompaktowe wymiary: 58,6 x 45,7 x 39,5 mm – łatwy montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń elektronicznych sterujących mocą. Zapewnia zgodność z wymaganiami EMC dla środowisk przemysłowych.

Zastosowanie

Przekaźnik półprzewodnikowy RSR92-48V80 znajduje zastosowanie w układach sterowania mocą AC wymagających precyzyjnej regulacji, automatyzacji procesów przemysłowych oraz optymalizacji zużycia energii.

• Regulacja mocy grzałek w procesach technologicznych.
• Sterowanie oświetleniem o dużym poborze mocy (np. lampy sodowe, halogeny).
• Precyzyjna kontrola obrotów silników jednofazowych w układach napędowych.
• Automatyzacja systemów HVAC (ogrzewanie, wentylacja, klimatyzacja).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP przy odłączonym napięciu zasilania. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zapewniając odpowiednią wentylację (minimalna odległość 20 mm od innych elementów). Podłączenie zasilania i obciążenia wykonać zgodnie z oznaczeniami na urządzeniu – napięcie sterujące 0-10VDC należy podłączyć do odpowiednich zacisków. Po montażu przeprowadzić testy działania z minimalnym obciążeniem, stopniowo zwiększając moc.

FAQ

• Czy przekaźnik ma wbudowaną ochronę przeciwprzepięciową? W danych produktu nie określono wbudowanej ochrony przeciwprzepięciowej. Zaleca się stosowanie zewnętrznych zabezpieczeń w instalacji.
• Jaki jest zakres temperatur pracy? Dokładny zakres temperatur nie został podany w danych. Urządzenie powinno być stosowane w środowiskach zgodnych z typowymi warunkami przemysłowymi (10°C do 45°C).
• Czy można stosować przekaźnik do sterowania obwodami DC? Przekaźnik zaprojektowany jest wyłącznie do sterowania obwodami AC. Do zastosowań z napięciem stałym należy stosować dedykowane sterowniki DC.
