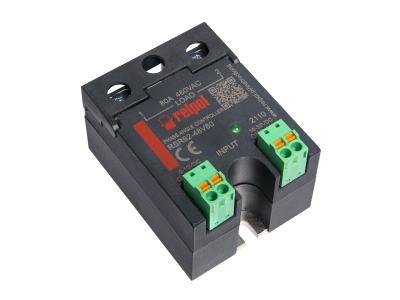

Przekaźnik półprzewodnikowy RSR92-48V60 | 2616361 Relpol

Alternatywny kod produktu: RSR92-48V60

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR92-48V60 to jednofazowy sterownik mocy AC zaprojektowany do precyzyjnego sterowania obciążeniami rezystancyjnymi i indukcyjnymi. Wykorzystuje sterowanie kątem fazowym, co umożliwia płynną regulację mocy wyjściowej. Sygnał sterujący w zakresie 0-10VDC zapewnia kompatybilność z układami automatyki przemysłowej. Kompaktowa budowa o wymiarach 58,6 x 45,7 x 39,5 mm ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• Sterowanie kątem fazowym: Pozwala na płynną regulację mocy wyjściowej, eliminując nagłe skoki prądu i chroniąc urządzenia przed przeciążeniem.
• Sygnał sterujący 0-10VDC: Kompatybilny z większością systemów automatyki przemysłowej i sterowników PLC.
• Prąd obciążenia 60A: Zapewnia możliwość sterowania średnimi i dużymi obciążeniami rezystancyjnymi oraz indukcyjnymi.
• Napięcie obciążenia 300-530VAC: Szeroki zakres napięcia roboczego umożliwia zastosowanie w różnych instalacjach przemysłowych.
• Kompaktowe wymiary: Umożliwiają montaż w ograniczonych przestrzeniach, zachowując wysoką wydajność sterowania.

Zgodność z Normami

Przekaźnik RSR92-48V60 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń elektronicznych sterujących obciążeniami wysokimi prądami.

Zastosowanie

Przekaźnik półprzewodnikowy RSR92-48V60 znajduje zastosowanie w systemach sterowania mocą, gdzie wymagana jest precyzyjna regulacja i ochrona obciążenia.

• Sterowanie oświetleniem przemysłowym z płynną regulacją jasności.
• Regulacja mocy grzewczej w systemach przemysłowych i laboratoryjnych.
• Sterowanie silnikami jednofazowymi o małej i średniej mocy.
• Zastosowania w automatyce budynkowej i systemach HVAC.
• Precyzyjne sterowanie mocą w urządzeniach medycznych i laboratoryjnych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przekaźnik należy montować na szynie DIN lub bezpośrednio na płycie montażowej, zapewniając odpowiednią wentylację. Przed podłączeniem zasilania należy upewnić się, że napięcie obciążenia jest zgodne z zakresem roboczym urządzenia. Sygnał sterujący 0-10VDC należy podłączyć zgodnie z dokumentacją techniczną, zwracając uwagę na polaryzację. W przypadku obciążeń indukcyjnych należy stosować odpowiednie układy gasikowe.

FAQ

• Czy przekaźnik RSR92-48V60 wymaga chłodzenia? Tak, ze względu na wysoki prąd obciążenia (60A) zaleca się montaż na szynie DIN z zachowaniem odpowiedniej przestrzeni wentylacyjnej lub zastosowanie dodatkowego radiatora.
• Jaki jest zakres częstotliwości napięcia zasilania? Częstotliwość napięcia zasilania nie została określona w danych technicznych. Zaleca się sprawdzenie w dokumentacji producenta lub karty katalogowej.
• Czy przekaźnik jest kompatybilny z sygnałem PWM? Sterowanie odbywa się wyłącznie za pomocą sygnału napięciowego 0-10VDC. Sygnał PWM nie jest obsługiwany.
