Przekaźnik półprzewodnikowy RSR92-24V80 | 2616358 Relpol

Alternatywny kod produktu: RSR92-24V80

Opis i Kluczowe Cechy

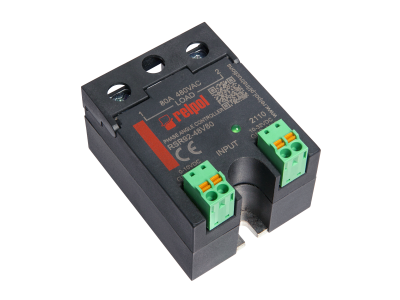

Przekaźnik półprzewodnikowy RSR92-24V80 to jednofazowy sterownik mocy AC zaprojektowany do precyzyjnego sterowania dużymi obciążeniami o prądzie do 80A. Wykorzystuje sterowanie kątem fazowym, co pozwala na płynną regulację mocy odbiorników grzewczych, oświetleniowych lub silników indukcyjnych. Zasilany napięciem 24VDC, współpracuje z sygnałem sterującym 0-10VDC, co ułatwia integrację z systemami automatyki i regulatorami PID.

• Sterowanie kątem fazowym: Umożliwia płynne regulowanie mocy odbiornika, zapobiegając szokom prądowym i mechanicznym w instalacjach.
• Prąd obciążenia 80A: Przeznaczony do sterowania mocnymi obciążeniami, takimi jak grzejniki, piece, lampy przemysłowe lub silniki o niewielkim momencie rozruchowym.
• Napięcie zasilania 24VDC: Standardowe napięcie sterownicze, kompatybilne z większością systemów automatyki przemysłowej.
• Napięcie obciążenia 176-280VAC: Szeroki zakres napięcia roboczego pozwala na zastosowanie w różnych sieciach zasilających.
• Sygnał sterujący 0-10VDC: Prosta integracja z regulatorami temperatury, ściemniaczami lub sterownikami PLC.

Zgodność z Normami

Przekaźnik RSR92-24V80 spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przekaźnik półprzewodnikowy RSR92-24V80 znajduje zastosowanie w instalacjach wymagających precyzyjnej regulacji mocy, gdzie tradycyjne styczniki mechaniczne są niewystarczające.

• Sterowanie mocą grzewczą w piecach przemysłowych, suszarniach lub systemach ogrzewania.
• Regulacja natężenia oświetlenia w systemach iluminacji teatralnej lub ulicznej.
• Precyzyjne sterowanie silnikami indukcyjnymi małej mocy w aplikacjach, gdzie wymagana jest płynna regulacja prędkości.
• Integracja z systemami automatyki budynkowej (np. sterowanie klimatyzacją, wentylacją).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa przy pracy z napięciem 24VDC i 230VAC. Przekaźnik należy zamontować na solidnej podstawie, unikać montażu w miejscach narażonych na nadmierne wibracje. Połączenia elektryczne wykonać zgodnie z schematem dołączonym do dokumentacji, zwracając szczególną uwagę na prawidłowe podłączenie napięcia zasilającego i sygnału sterującego. Zaleca się stosowanie odpowiednich zabezpieczeń przepięciowych w obwodzie obciążenia.

FAQ

• Czy przekaźnik wymaga dodatkowego chłodzenia? Tak, przy pracy z maksymalnym prądem 80A zaleca się montaż na radiatorze lub w miejscu z odpowiednią cyrkulacją powietrza, aby uniknąć przegrzania.
• Czy można sterować odbiornikiem indukcyjnym? Tak, jednak ze względu na charakterystykę obciążenia indukcyjnego zaleca się stosowanie dodatkowych układów gaszących (np. warystorów) w celu ochrony przed przepięciami.
• Jakie jest maksymalne napięcie sterujące? Sygnał sterujący powinien mieścić się w zakresie 0-10VDC. Napięcie powyżej 10VDC może uszkodzić układ sterowania.
