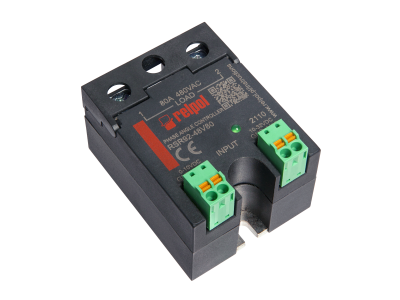

Przekaźnik półprzewodnikowy RSR92-24V60 | 2616357 Relpol

Alternatywny kod produktu: RSR92-24V60

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR92-24V60 to jednofazowy sterownik mocy AC zaprojektowany do precyzyjnego sterowania obciążeniami rezystancyjnymi. Urządzenie wykorzystuje zaawansowaną technologię sterowania kątem fazowym, co umożliwia płynną regulację mocy grzewczej, oświetleniowej lub innych odbiorników o charakterze rezystancyjnym. Kompaktowe wymiary 58,6 x 45,7 x 39,5 mm ułatwiają montaż w szafach sterowniczych lub na szynach DIN.

• Sterowanie kątem fazowym: Zapewnia płynną regulację mocy bez zakłóceń elektromagnetycznych, idealne do zastosowań wymagających precyzji.
• Sygnał sterujący 0-10VDC: Kompatybilny z większością układów automatyki i sterowników PLC, umożliwiający integrację z systemami sterowania.
• Prąd obciążenia 60A: Pełne obciążenie 60A przy napięciu 176-280VAC gwarantuje pewne sterowanie mocnymi odbiornikami rezystancyjnymi.
• Napięcie zasilania 24VDC: Niskonapięciowe zasilanie sterownika upraszcza podłączenie w układach niskiego napięcia.
• Kompaktowa konstrukcja: Wymiary 58,6 x 45,7 x 39,5 mm umożliwiają montaż w ograniczonych przestrzeniach, w tym na szynach DIN.

Zgodność z Normami

Przekaźnik RSR92-24V60 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń sterujących obciążeniami rezystancyjnymi.

Zastosowanie

Przekaźnik półprzewodnikowy RSR92-24V60 znajduje zastosowanie w układach, gdzie wymagana jest precyzyjna regulacja mocy odbiorników rezystancyjnych.

• Sterowanie nagrzewnicami elektrycznymi w systemach grzewczych.
• Regulacja mocy oświetlenia w instalacjach teatralnych, wystawienniczych lub przemysłowych.
• Sterowanie płynnym startem silników o charakterze rezystancyjnym (np. wentylatorów, pomp).
• Integracja z systemami automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować w miejscu zapewniającym swobodny przepływ powietrza, aby zapobiec przegrzaniu. Podłączenie zasilania 24VDC i sygnału sterującego 0-10VDC należy wykonać zgodnie z dokumentacją techniczną. Zachować odpowiednie odstępy izolacyjne między przewodami wysokiego i niskiego napięcia. Po montażu należy przeprowadzić testy funkcjonalne w celu weryfikacji poprawności działania.

FAQ

• Czy przekaźnik może sterować obciążeniami indukcyjnymi? Nie – urządzenie jest przeznaczone wyłącznie do sterowania obciążeniami rezystancyjnymi ze względu na charakterystykę sterowania kątem fazowym.
• Jaki jest zakres regulacji napięcia wyjściowego? Napięcie wyjściowe wynosi 176-280VAC przy maksymalnym prądzie 60A, z możliwością płynnej regulacji mocy w całym zakresie.
• Czy przekaźnik wymaga dodatkowego chłodzenia? Urządzenie zostało zaprojektowane do pracy w standardowych warunkach, jednak w przypadku wysokich temperatur otoczenia zaleca się montaż na radiatorze lub w obudowie wentylowanej.
