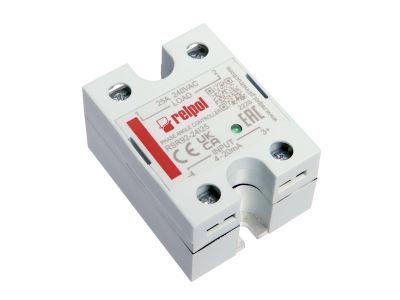

Przekaźnik półprzewodnikowy RSR92-24I80 | 2616366 Relpol

Alternatywny kod produktu: RSR92-24I80

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR92-24I80 to jednofazowy sterownik mocy AC przeznaczony do precyzyjnego sterowania obciążeniem rezystancyjnym i indukcyjnym. Wykorzystuje sterowanie kątem fazowym z sygnałem wejściowym 4-20mA, co gwarantuje płynną regulację mocy. Kompaktowa obudowa o wymiarach 58,6 x 45,7 x 33,5 mm ułatwia montaż w szafach sterowniczych i rozdzielnicach. Przeznaczony do współpracy z napięciem obciążenia 176–280V AC przy prądzie 80A.

• Sterowanie kątem fazowym: Zapewnia płynną regulację mocy obciążenia, eliminując przepięcia i zakłócenia sieci.
• Sygnał sterujący 4-20mA: Standardowy sygnał przemysłowy kompatybilny z większością systemów automatyki i sterowania.
• Prąd obciążenia 80A: Wysoka obciążalność prądowa pozwala na sterowanie mocnymi odbiornikami rezystancyjnymi i indukcyjnymi.
• Napięcie obciążenia 176–280V AC: Szeroki zakres napięciowy umożliwia zastosowanie w różnych instalacjach przemysłowych.
• Kompaktowe wymiary: Dzięki niewielkiej obudowie zajmuje mało miejsca w szafach sterowniczych, ułatwiając zabudowę.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń przemysłowych, w tym normami dotyczącymi kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik półprzewodnikowy RSR92-24I80 znajduje zastosowanie w systemach automatyki przemysłowej, ogrzewaniu, wentylacji oraz w miejscach wymagających precyzyjnego sterowania mocą.

• Sterowanie mocą grzałek elektrycznych w piecach przemysłowych i suszarniach.
• Regulacja prędkości wentylatorów i pomp poprzez zmianę napięcia zasilania.
• Precyzyjne sterowanie oświetleniem w systemach scenicznych i kinowych.
• Zastosowanie w układach ogrzewania podłogowego i klimatyzacji.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik należy montować na szynie DIN lub bezpośrednio na płycie montażowej, zachowując odpowiednie odstępy od innych urządzeń w celu zapewnienia odpowiedniego chłodzenia. Przewody zasilające i sterujące należy doprowadzić zgodnie z oznaczeniami na obudowie. W przypadku pracy z wysokimi prądami należy zapewnić odpowiednie przewody i złącza.

FAQ

• Czy przekaźnik wymaga radiatorów? Ze względu na prąd obciążenia 80A zaleca się stosowanie dodatkowego chłodzenia, np. radiatora, jeśli temperatura otoczenia jest wysoka lub obciążenie jest ciągłe.
• Jakie jest napięcie sterujące? Przekaźnik współpracuje ze standardowym sygnałem 4-20mA, który jest powszechnie stosowany w systemach automatyki przemysłowej.
• Czy urządzenie jest odporne na zakłócenia elektromagnetyczne? Tak, zaprojektowano je zgodnie z normami dotyczącymi kompatybilności elektromagnetycznej, co zapewnia stabilną pracę w środowiskach przemysłowych.
