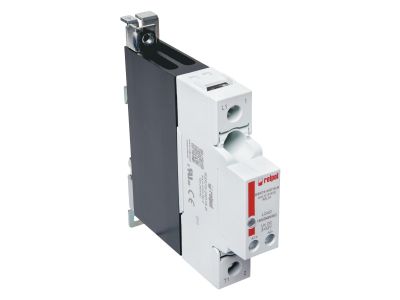

Przekaźnik półprzewodnikowy RSR75-24D25-H | 2616398 Relpol

Alternatywny kod produktu: RSR75-24D25-H

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR75-24D25-H to wysokowydajne urządzenie do sterowania obwodami AC1 o prądzie znamionowym 25A. Charakteryzuje się załączaniem w zerze, co minimalizuje zakłócenia elektromagnetyczne podczas przełączania. Zintegrowany radiator zapewnia skuteczne odprowadzanie ciepła, a kompaktowa szerokość 17,8 mm pozwala na montaż na standardowej szynie DIN.

• Załączanie w zerze: Eliminuje zakłócenia sieciowe i wydłuża żywotność podłączonych odbiorników poprzez płynne przełączanie w momencie przejścia napięcia przez zero.
• Wejście sterujące 3-32V DC: Kompatybilne z sygnałami niskonapięciowymi z układów PLC, sterowników i innych urządzeń automatyki przemysłowej.
• Napięcie obciążenia 24-280V AC: Szeroki zakres napięć roboczych pozwala na stosowanie w różnych instalacjach przemysłowych i budynkowych.
• Obciążenie znamionowe 25A AC1: Wysoka wytrzymałość prądowa – idealne rozwiązanie do sterowania silnikami, grzałkami lub innymi odbiornikami o dużym poborze mocy.
• Zintegrowany radiator: Zapewnia stabilne warunki termiczne, co przekłada się na długą żywotność i niezawodność pracy.
• Szerokość 17,8 mm: Kompaktowa budowa umożliwia montaż w szafach sterowniczych z ograniczoną przestrzenią.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz jest zgodny z normami dotyczącymi urządzeń niskonapięciowych.

Zastosowanie

Przekaźnik półprzewodnikowy RSR75-24D25-H dedykowany jest do precyzyjnego sterowania obwodami silnoprądowymi w instalacjach przemysłowych, budynkowych i automatyce.

• Sterowanie silnikami trójfazowymi i jednofazowymi w maszynach przemysłowych.
• Załączanie grzałek, oświetlenia lub innych odbiorników o dużym poborze mocy.
• Integracja z systemami automatyki PLC i sterownikami przemysłowymi.
• Zastosowania wymagające bezzakłóceniowego przełączania w zerze, np. w systemach sterowania wentylacją lub klimatyzacją.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na szynie DIN, zachowując odpowiednie odstępy wentylacyjne. Zasilanie obwodu sterującego musi być zgodne z parametrami wejściowymi 3-32V DC. Przed podłączeniem należy upewnić się, że napięcie obciążenia nie przekracza 25A AC1. W przypadku pracy z odbiornikami indukcyjnymi zaleca się stosowanie układów gasikowych.

FAQ

• Czy przekaźnik nadaje się do sterowania obwodami indukcyjnymi? Tak, jednak ze względu na charakter obciążenia zaleca się stosowanie układów gasikowych (np. warystorów lub diod gasikowych) w celu ochrony styku półprzewodnikowego.
• Jakie są zalecane odstępy montażowe? W przypadku montażu kilku przekaźników obok siebie należy zachować minimalną odległość 20 mm między nimi, aby zapewnić odpowiednią wentylację.
• Czy przekaźnik wymaga dodatkowego chłodzenia? Zintegrowany radiator zapewnia wystarczające chłodzenie przy pracy z obciążeniem do 25A. W przypadku pracy ciągłej przy maksymalnym obciążeniu zaleca się monitorowanie temperatury.
