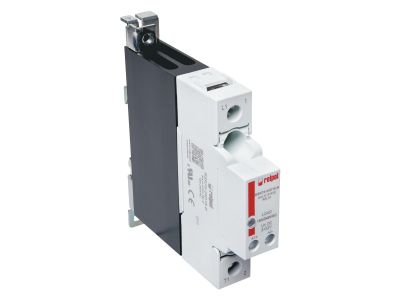

Przekaźnik półprzewodnikowy RSR75-24D15-H | 2616397 Relpol

Alternatywny kod produktu: RSR75-24D15-H

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR75-24D15-H to zaawansowane urządzenie do sterowania obwodami AC, wyposażone w zintegrowany radiator. Charakteryzuje się niskim poborem mocy na cewce (3-32V DC) i wysokim prądem znamionowym 15A AC. Szerokość 17,8 mm pozwala na montaż w standardowych szynach DIN.

• Załączanie w zerze: Eliminuje zakłócenia elektromagnetyczne podczas załączania obciążenia, co jest kluczowe dla wrażliwej elektroniki.
• Wejście sterujące 3-32V DC: Kompatybilność z szerokim zakresem napięć sterujących – idealne do współpracy z układami PLC i sterownikami przemysłowymi.
• Napięcie obciążenia 24-280V AC: Uniwersalne zastosowanie w instalacjach jednofazowych o napięciu roboczym do 280V AC.
• Prąd znamionowy 15A AC: Wysoka obciążalność prądowa pozwala na sterowanie silnikami, grzałkami i innymi odbiornikami o średnim poborze mocy.
• Zintegrowany radiator: Zapewnia skuteczne odprowadzanie ciepła, zwiększając niezawodność pracy i trwałość urządzenia.
• Szerokość 17,8mm: Kompaktowa budowa umożliwiająca montaż w standardowych szynach DIN w szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej dla półprzewodnikowych układów sterujących.

Zastosowanie

Przekaźnik półprzewodnikowy RSR75-24D15-H znajduje zastosowanie w przemysłowych układach sterowania, automatyce budynkowej i systemach kontroli oświetlenia.

• Sterowanie silnikami jednofazowymi o mocy do 3 kW.
• Automatyczne załączanie grzałek, wentylatorów i innych odbiorników rezystancyjnych.
• Zastosowanie w systemach oświetlenia przemysłowego i oprawach LED.
• W układach PLC jako element wykonawczy pośredniczący między sterownikiem a obciążeniem.
• W instalacjach wymagających eliminacji zakłóceń EMC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu zasilającym. Przekaźnik należy montować w pozycji pionowej, z odpowiednim odstępem od innych urządzeń, aby zapewnić prawidłową cyrkulację powietrza. Przewody zasilające i sterujące należy prowadzić z zachowaniem odpowiednich odstępów separacyjnych od innych obwodów. Podczas dokręcania przewodów należy stosować zalecany moment dokręcania, aby uniknąć uszkodzenia terminali.

FAQ

• Czy przekaźnik można stosować do sterowania obwodami DC? Nie – RSR75-24D15-H przeznaczony jest wyłącznie do sterowania obwodami AC o napięciu 24-280V.
• Jakie jest maksymalne napięcie sterujące? Maksymalne napięcie sterujące wynosi 32V DC – zgodnie z parametrami wejściowymi.
• Czy urządzenie posiada wbudowane zabezpieczenie przeciwprzepięciowe? W dostępnych danych nie określono parametrów ochrony przeciwprzepięciowej – zaleca się stosowanie dodatkowej ochrony w instalacji.
