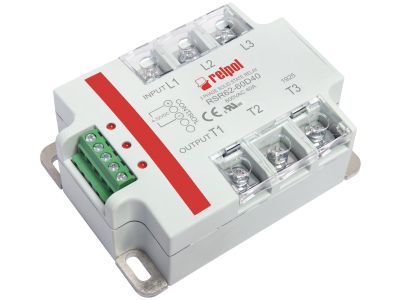

Przekaźnik półprzewodnikowy RSR62-60D40 | 2615964 Relpol

Alternatywny kod produktu: RSR62-60D40

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR62-60D40 (symbol 2615964) to trójfazowe urządzenie do bezzwłocznego załączania obwodów w momencie przejścia napięcia przez zero. Zaprojektowany do pracy z napięciem obciążenia do 600V AC, co czyni go idealnym rozwiązaniem dla instalacji przemysłowych, maszyn i urządzeń wymagających precyzyjnego sterowania. Sterowanie odbywa się napięciem stałym 4-32V DC.

• Załączanie w zerze: Eliminuje zakłócenia elektromagnetyczne i przepięcia, chroniąc wrażliwe odbiorniki i wydłużając żywotność instalacji.
• Napięcie obciążenia 600V AC: Wysoka odporność na napięcia udarowe i zakłócenia, dedykowany do pracy w sieciach trójfazowych.
• Sterowanie 4-32V DC: Kompatybilny z szerokim zakresem sygnałów sterujących z PLC, modułów wejściowych i innych układów automatyki.
• Obciążenie znamionowe AC3 – 40A: Przeznaczony do sterowania silnikami, grzałkami i innymi odbiornikami o prądzie do 40A w trybie AC3.
• Trójfazowe wyjście: Umożliwia bezpośrednie sterowanie obwodami trójfazowymi bez konieczności stosowania dodatkowych modułów.

Zgodność z Normami

Przekaźnik RSR62-60D40 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Przekaźnik półprzewodnikowy RSR62-60D40 znajduje zastosowanie w instalacjach przemysłowych, maszynach i urządzeniach automatyki, gdzie wymagane jest bezzwłoczne i precyzyjne sterowanie obwodami trójfazowymi.

• Sterowanie silnikami trójfazowymi w układach napędowych.
• Załączanie grzałek i innych odbiorników rezystancyjnych w procesach przemysłowych.
• Precyzyjne sterowanie oświetleniem w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Zastosowanie w układach automatyki PLC jako element wykonawczy dla sygnałów sterujących.
• Sterowanie obwodami grzewczymi w maszynach przemysłowych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przekaźnik należy montować na szynie DIN lub w dedykowanej obudowie, zachowując odpowiednie odstępy między innymi urządzeniami w celu zapewnienia odpowiedniego chłodzenia. Należy zapewnić odpowiednie uziemienie i ochronę przed przepięciami. Przed podłączeniem sprawdzić zgodność napięcia sterującego i obciążenia z dokumentacją techniczną. Podczas montażu unikać zgięć i naprężeń kabli sterujących i zasilających.

FAQ

• Czy przekaźnik można stosować do sterowania obwodami jednofazowymi? Przekaźnik RSR62-60D40 jest przeznaczony do pracy w układach trójfazowych. Do sterowania obwodami jednofazowymi należy zastosować odpowiednie moduły lub przekaźniki jednofazowe.
• Jakie jest maksymalne napięcie udarowe, jakie wytrzyma przekaźnik? Maksymalne napięcie udarowe nie zostało określone w danych produktu. Zaleca się stosowanie dodatkowych układów ochrony przeciwprzepięciowej w instalacji.
• Czy przekaźnik posiada wewnętrzne zabezpieczenie termiczne? Informacja o zabezpieczeniu termicznym nie została podana w danych produktu. Zaleca się stosowanie zewnętrznych zabezpieczeń zgodnie z wymaganiami instalacji.
