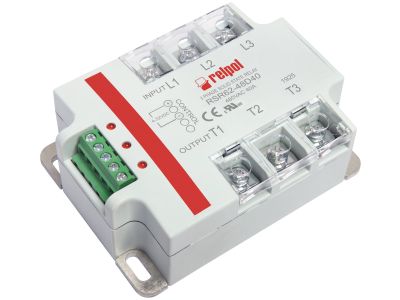

Przekaźnik półprzewodnikowy RSR62-48D40 | 2615962 Relpol

Alternatywny kod produktu: RSR62-48D40

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy RSR62-48D40 (symbol 2615962) to trójfazowe urządzenie do załączania obciążeń w punkcie zera napięcia sieci (załączanie w zerze). Przeznaczone do sterowania odbiornikami o napięciu znamionowym 480V AC z obciążeniem do 40A (AC3). Wejście sterujące 4–32V DC zapewnia kompatybilność z szerokim zakresem układów sterowania.

• Załączanie w zerze napięcia: Minimalizuje przepięcia i udary prądowe podczas załączania – ochrona urządzeń i wydłużenie żywotności styków.
• Trójfazowe obciążenie 480V AC: Przeznaczone do pracy z silnikami, grzałkami i innymi odbiornikami trójfazowymi o wysokim prądzie znamionowym.
• Obciążenie znamionowe AC3 – 40A: Wysoka zdolność przełączania, odpowiednia do większości aplikacji przemysłowych.
• Wejście sterujące 4–32V DC: Umożliwia współpracę z nowoczesnymi układami sterowania PLC, falownikami i innymi urządzeniami niskonapięciowymi.
• Brak styków mechanicznych: Eliminuje zużycie mechaniczne i iskrzenie, co zwiększa niezawodność i trwałość w porównaniu do przekaźników elektromechanicznych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń elektronicznych w środowiskach przemysłowych.

Zastosowanie

Przekaźnik półprzewodnikowy RSR62-48D40 przeznaczony jest do precyzyjnego sterowania obciążeniami trójfazowymi w aplikacjach wymagających minimalizacji zakłóceń sieci.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych.
• Załączanie grzałek i innych odbiorników rezystancyjnych o dużym prądzie.
• Zastosowanie w układach automatyki przemysłowej, falownikach i systemach sterowania PLC.
• Ochrona przed udarami prądowymi w sieciach zasilających wrażliwe urządzenia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy izolacyjne. Przekaźnik należy podłączyć zgodnie z oznaczeniami na obudowie: zasilanie obciążenia (L1, L2, L3, N), sterowanie (wejście DC) oraz uziemienie. Przed uruchomieniem należy sprawdzić poprawność połączeń i brak zwarć. Wszystkie prace powinny być wykonywane przy odłączonym napięciu zasilania.

FAQ

• Czy przekaźnik może współpracować z falownikami? Tak, wejście sterujące 4–32V DC jest kompatybilne z wyjściami falowników i układów PLC.
• Czy przekaźnik generuje zakłócenia elektromagnetyczne? Przekaźnik półprzewodnikowy nie posiada styków mechanicznych, co minimalizuje emisję zakłóceń w porównaniu do przekaźników elektromechanicznych.
• Jaki jest maksymalny prąd załączania w trybie AC3? Maksymalny prąd znamionowy wynosi 40A przy 480V AC, zgodnie z danymi technicznymi.
