Przekaźnik półprzewodnikowy PSSR 24VDC/1PH AC 25A | 1406200000 Weidmuller

Opis i Kluczowe Cechy

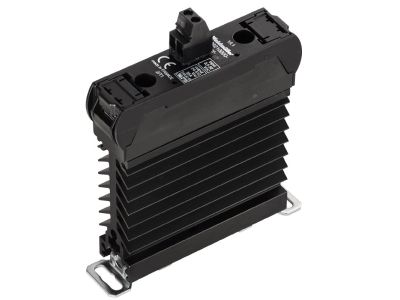

Przekaźnik półprzewodnikowy PSSR (symbol 1406200000) to urządzenie do bezstykowego przełączania obciążeń jednofazowych prądu przemiennego. Napięcie sterowania 24 VDC umożliwia bezpośrednie podłączenie do wyjść sterowników PLC, a prąd znamionowy 25 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu. Brak ruchomych części eliminuje mechaniczne zużycie i iskrzenie, zapewniając cichą pracę i bardzo długą żywotność. Kompaktowa obudowa przeznaczona jest do montażu na szynie TH35.

• Napięcie sterowania 24 VDC: Umożliwia bezpośrednie sterowanie z układów cyfrowych, sterowników PLC i systemów automatyki bez dodatkowych przetworników.
• Prąd obciążenia 25 A (AC): Zapewnia zdolność przełączania odbiorników o dużym poborze mocy, takich jak grzałki, silniki czy transformatory, bez ryzyka przegrzania.
• Przeznaczenie jednofazowe (1PH): Idealny do obwodów 230 VAC w instalacjach domowych i przemysłowych, gwarantuje prostą integrację.
• Bezstykowa technologia półprzewodnikowa: Eliminuje zjawisko iskrzenia, hałas i zużycie mechaniczne – niezawodność przez miliony cykli łączeń.
• Kompaktowa konstrukcja: Zajmuje mało miejsca w rozdzielnicy, a montaż na szynie DIN TH35 upraszcza instalację.

Zgodność z Normami

Przekaźnik PSSR został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i EMC, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik półprzewodnikowy PSSR znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, ciche i bezawaryjne przełączanie obciążeń jednofazowych. Sprawdza się zarówno w automatyce przemysłowej, jak i w systemach inteligentnego budynku.

• Sterowanie grzałkami elektrycznymi w piecach procesowych, suszarniach i urządzeniach grzewczych.
• Załączanie i wyłączanie silników jednofazowych oraz pomp w instalacjach wodociągowych i wentylacyjnych.
• Przełączanie oświetlenia (w tym LED) w systemach zarządzania energią i automatyce budynkowej.
• Jako interfejs wyjściowy sterowników PLC do bezpośredniego sterowania urządzeniami wykonawczymi.

Wskazówki Montażowe

Montaż przekaźnika półprzewodnikowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zarówno w obwodzie sterowania, jak i obciążenia. Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację, aby nie przekroczyć dopuszczalnej temperatury pracy.

FAQ

• Jakie napięcie sterowania jest wymagane? Przekaźnik PSSR wymaga napięcia sterowania 24 VDC. Może być bezpośrednio podłączony do wyjść cyfrowych sterowników PLC pracujących w standardzie 24 V.
• Czy potrzebny jest dodatkowy radiator? Przy prądzie obciążenia 25 A przekaźnik półprzewodnikowy może wymagać montażu na radiatorze w zależności od temperatury otoczenia. Szczegółowe dane dotyczące wydzielanego ciepła i wymagań chłodzenia znajdują się w karcie katalogowej.
• Jaka jest typowa trwałość łączeniowa przekaźnika półprzewodnikowego? Dzięki brakowi elementów mechanicznych, przekaźniki SSR charakteryzują się bardzo dużą trwałością – często ponad 10 milionów cykli, co czyni je idealnym wyborem w aplikacjach o wysokiej częstotliwości załączeń.
