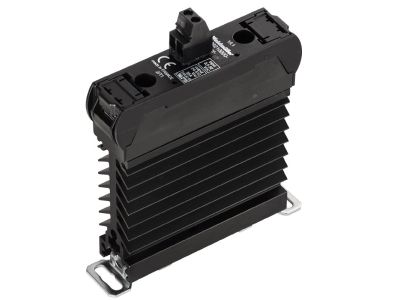

Przekaźnik półprzewodnikowy PSSR 24VDC/1PH AC 22A I | 2531050000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy z serii PSSR, symbol 2531050000, to urządzenie do bezstykowego przełączania obciążeń jednofazowych prądu przemiennego. Sterowany napięciem 24 V DC, umożliwia niezawodne przełączanie prądu do 22 A bez zużywania się elementów mechanicznych. Idealne rozwiązanie w aplikacjach wymagających częstego łączenia lub pracy w środowiskach o podwyższonej liczbie cykli przełączeń.

• Napięcie sterowania 24 V DC: bezpośrednie sterowanie z układów cyfrowych, sterowników PLC lub przekaźników pomocniczych – uproszczenie okablowania i zwiększenie kompatybilności z systemami automatyki.
• Prąd obciążenia 22 A (AC): możliwość przełączania dużych odbiorników jednofazowych bez ryzyka przegrzania styków, ponieważ proces łączenia odbywa się w pełni półprzewodnikowo.
• Konstrukcja półprzewodnikowa (SSR): cicha praca, brak iskrzenia i drgań styków, co przekłada się na długą żywotność i niezawodność nawet przy milionach cykli.
• Przeznaczenie do obciążeń jednofazowych AC: optymalne do sterowania grzałkami, oświetleniem, silnikami jednofazowymi oraz innymi odbiornikami prądu przemiennego.
• Symbol 2531050000: łatwa identyfikacja i zamawianie właściwego modelu z oferty producenta.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Produkt zgodny z ogólnie przyjętymi standardami dla aparatury sterowniczej oraz wymogami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Przekaźnik półprzewodnikowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, beziskrowe i ciche przełączanie obciążeń prądu przemiennego. Sprawdza się w systemach automatyki przemysłowej, sterowaniu maszyn i instalacjach budynkowych.

• Sterowanie grzałkami elektrycznymi w procesach technologicznych – precyzyjna regulacja mocy bez wpływu na żywotność przekaźnika.
• Załączanie i wyłączanie oświetlenia w halach produkcyjnych i magazynach – wysoka częstotliwość przełączeń nie powoduje zużycia.
• Jako interfejs wyjściowy sterowników PLC do bezpośredniego sterowania stycznikami, zaworami lub małymi silnikami jednofazowymi.
• Zastosowanie w automatykach budynkowych (BMS) do łączenia odbiorników 230 V AC przy sygnałach sterujących 24 V DC.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35. Moment dokręcania przewodów oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (przekrój dobrany do prądu obciążenia 22 A). Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji wokół urządzenia – przekaźnik półprzewodnikowy wydziela ciepło w stanie przewodzenia.

FAQ

• Czy przekaźnik posiada podświetlenie stanu? W dostępnych danych nie wskazano wbudowanej sygnalizacji. Stan pracy można monitorować zewnętrznie, np. poprzez diodę LED podłączoną równolegle do obciążenia.
• Jaki jest stopień ochrony tego modelu? Producent nie określił IP dla samego modułu. Urządzenie przeznaczone jest do montażu w rozdzielnicy, która zapewnia co najmniej ochronę IP20. W przypadku pracy w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę.
• Czy przekaźnik nadaje się do obciążeń indukcyjnych? Tak, ale w przypadku silników, cewek styczników lub transformatorów zaleca się zastosowanie zewnętrznych warystorów lub tłumików RC w celu ochrony półprzewodnika przed przepięciami łączeniowymi.
