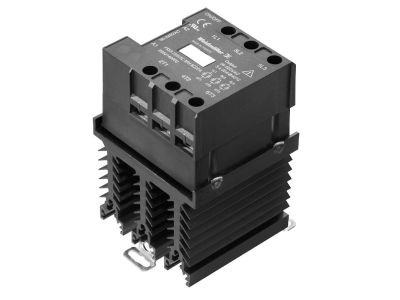

Przekaźnik półprzewodnikowy PSSR 230VAC/3PH AC 20A | 8952140000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy serii PSSR o symbolu 8952140000 przeznaczony jest do bezstykowego przełączania obciążeń trójfazowych prądu przemiennego. Urządzenie sterowane napięciem 230V AC umożliwia łączenie obwodów o prądzie do 20A, co gwarantuje niezawodną pracę w instalacjach przemysłowych i automatyce budynkowej. Brak elementów mechanicznych eliminuje zużycie styków i zapewnia cichą pracę.

• Napięcie sterowania 230V AC: Proste wysterowanie bezpośrednio z sieci oświetleniowej lub sterowników PLC.
• Obciążenie 3-fazowe AC do 20A: Bezpieczne przełączanie silników, nagrzewnic, oświetlenia i innych odbiorników trójfazowych bez ryzyka iskrzenia.
• Bezstykowa technologia półprzewodnikowa: Długa żywotność (miliony cykli), brak hałasu i drgań, idealna do aplikacji wymagających częstego łączenia.
• Kompaktowa obudowa modułowa: Łatwy montaż na szynie DIN TH35, oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik półprzewodnikowy PSSR znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezstykowe, szybkie i niezawodne przełączanie obciążeń trójfazowych prądu przemiennego.

• Sterowanie trójfazowymi silnikami asynchronicznymi (np. pompy, wentylatory, sprężarki).
• Łączenie nagrzewnic elektrycznych i grzałek przemysłowych.
• Przełączanie oświetlenia dużej mocy (LED, HPS, świetlówki) w halach produkcyjnych i magazynach.
• Automatyka budynkowa – sterowanie ogrzewaniem, klimatyzacją i systemami wentylacyjnymi.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika półprzewodnikowego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów należy dobrać do prądu obciążenia (max. 20A). Moment dokręcania śrub zacisków oraz wymagany radiator (jeśli występuje) – zgodnie z dokumentacją techniczną producenta. Zapewnij odpowiednie odprowadzanie ciepła w szafie rozdzielczej.

FAQ

• Czy przekaźnik wymaga radiatora do poprawnej pracy? Przy obciążeniach zbliżonych do 20A oraz w podwyższonej temperaturze otoczenia zalecane jest stosowanie radiatora. Szczegółowe dane dotyczące mocy strat i wymaganego chłodzenia znajdują się w karcie katalogowej producenta.
• Jakie napięcie sterowania jest wymagane? Przekaźnik jest przystosowany do napięcia sterowania 230V AC – może być sterowany bezpośrednio z sieci lub za pomocą wyjścia triakowego/napięciowego z PLC.
• Czy mogę użyć tego przekaźnika do obciążeń jednofazowych? Tak, ale należy pamiętać, że jest to przekaźnik trójfazowy – w przypadku obciążenia jednofazowego wystarczy wykorzystać jedną fazę i neutralny. Niemniej jego konstrukcja optymalizowana jest pod 3 fazy.
