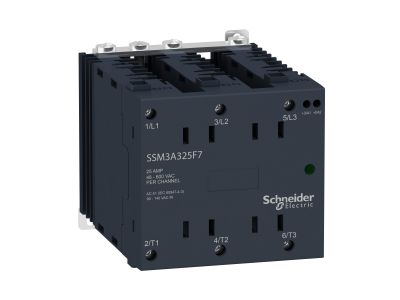

Przekaźnik półprzewodnikowy, mont na szynie DIN, wej 4/32VDC, wyj 48/600VAC, 25A, rdm, Harmony Relay | SSM3A325BDR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy serii Harmony Relay, symbol SSM3A325BDR, przeznaczony do bezstykowego sterowania obciążeniami prądu przemiennego. Dzięki napięciu wejściowemu 4–32 VDC współpracuje z sygnałami sterowników PLC i układów automatyki, a wyjście 25 A przy napięciu 48–600 VAC umożliwia bezpieczne przełączanie znacznych mocy. Montaż na szynie DIN ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Napięcie wejściowe 4–32 VDC: kompatybilność z cyfrowymi sygnałami sterującymi z PLC, przekaźników i mikroprocesorów.
• Napięcie wyjściowe 48–600 VAC / prąd 25 A: duża obciążalność pozwalająca na sterowanie silnikami, grzałkami, oświetleniem i innymi odbiornikami AC.
• Bezstykowa technologia półprzewodnikowa: cicha praca, brak zużycia mechanicznego styków, wysoka żywotność i odporność na częste przełączanie.
• Montaż na szynie DIN (TH35): szybka i powtarzalna instalacja w standardowych rozdzielnicach modułowych.
• Seria Harmony Relay: sprawdzone rozwiązanie w automatyce przemysłowej i budynkowej, zapewniające niezawodność w trudnych warunkach pracy.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami norm europejskich dla aparatury modułowej oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Przekaźnik półprzewodnikowy SSM3A325BDR znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, bezstykowe załączanie i wyłączanie obwodów prądu przemiennego, szczególnie przy sterowaniu z układów niskonapięciowych.

• Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi AC (grzałki, piece, silniki, cewki styczników i zaworów).
• Sygnalizacja i łączenie obwodów w szafach sterowniczych oraz w automatyce przemysłowej.
• Automatyka budynkowa (sterowanie ogrzewaniem, wentylacją, oświetleniem, bramami).
• Zastosowania w systemach PLC jako interfejs wyjściowy do odbiorników 230/400 VAC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia (zalecany 2,5–6 mm² w zależności od wymagań instalacji). Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przekaźnik należy montować w pozycji umożliwiającej swobodny odpływ ciepła (zalecany odstęp od innych urządzeń). Zachowaj odstępy izolacyjne zgodne z normami.

FAQ

• Czy przekaźnik ma podświetlenie? Produkt nie posiada wbudowanego podświetlenia LED. Stan załączenia można sygnalizować zewnętrzną diodą lub kontrolką w obwodzie sterowania.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma ochronę IP20 (ochrona przed ciałami stałymi >12 mm). Montaż w obudowie zapewnia dodatkową ochronę przed środowiskiem.
• Jaki jest tryb pracy styku – czy przełącza w zerze napięcia? Przekaźnik półprzewodnikowy pracuje bezstykowo, bez mechanicznego łuku. Szczegółowe parametry przełączania (np. przełączanie w zerze napięcia) są określone w karcie katalogowej produktu. W razie wątpliwości skontaktuj się z doradcą technicznym.
