Przekaźnik półprzewodnikowy 4A 24VDC, RSR30-D24-D1-02-040-1 | 2611997 Relpol

Opis i Kluczowe Cechy

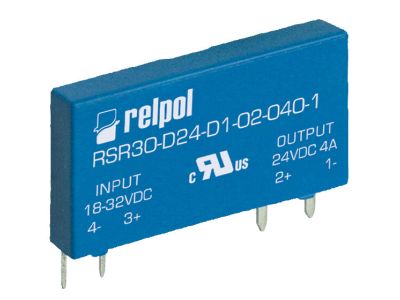

Przekaźnik półprzewodnikowy (SSR) marki RELPOL, model RSR30-D24-D1-02-040-1, to zaawansowany komponent elektroniczny zaprojektowany z myślą o precyzyjnym sterowaniu obciążeniami prądu stałego. Urządzenie charakteryzuje się jednobiegunową konstrukcją oraz funkcją bezzwłocznego załączania, co eliminuje opóźnienia czasowe typowe dla przekaźników elektromechanicznych i pozwala na pracę w aplikacjach wymagających wysokiej częstotliwości przełączeń. Wyjście przekaźnika pozwala na bezpieczne przewodzenie prądu o natężeniu do 4 A przy napięciu znamionowym 24 V DC, co czyni go idealnym rozwiązaniem dla systemów automatyki przemysłowej.

• Technologia SSR: Brak ruchomych części mechanicznych gwarantuje bezgłośną pracę oraz ekstremalnie długą żywotność urządzenia.
• Kompaktowe wymiary: Obudowa o wymiarach 28 x 5 x 15 mm pozwala na znaczną oszczędność miejsca na płytce drukowanej.
• Szeroki zakres wejściowy: Napięcie sterujące w przedziale od 18 V do 32 V DC zapewnia kompatybilność ze standardowymi systemami zasilania 24 V.
• Wysoka wydajność: Prąd obciążenia 4 A przy zachowaniu minimalnych strat mocy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Przekaźniki serii RSR30 spełniają wymagania dotyczące izolacji galwanicznej między obwodem sterującym a obciążenia, co chroni wrażliwe układy logiczne przed przepięciami. Zastosowanie materiałów zgodnych z dyrektywą RoHS potwierdza dbałość producenta o standardy ekologiczne i bezpieczeństwo użytkowania w nowoczesnych instalacjach.

Zastosowanie

Przekaźnik RSR30-D24-D1-02-040-1 znajduje szerokie zastosowanie w profesjonalnych układach sterowania, gdzie niezawodność jest priorytetem. Jest szczególnie polecany do:

• Sterowania zaworami elektromagnetycznymi i siłownikami w układach pneumatyki i hydrauliki.
• Systemów oświetleniowych opartych na technologii LED zasilanych prądem stałym.
• Układów mikroprocesorowych i sterowników PLC wymagających separacji wyjść.
• Urządzeń medycznych i laboratoryjnych, gdzie wymagana jest cicha praca i brak iskrzenia styku.
• Aplikacji PCB w przemyśle motoryzacyjnym i telekomunikacyjnym.

Wskazówki Montażowe

Urządzenie jest przystosowane do bezpośredniego montażu na druku (PCB). Podczas projektowania ścieżek na płytce należy zwrócić szczególną uwagę na odpowiednią szerokość miedzi dla obwodu wyjściowego, aby uniknąć przegrzewania się laminatu przy prądzie 4 A. Wyprowadzenia wejściowe (sterujące) znajdują się na pinach (+)3 oraz (-)4, natomiast wyjście obciążenia na pinach (-)1 oraz (+)2. Należy zachować poprawną polaryzację zgodnie ze schematem producenta. Ze względu na technologię półprzewodnikową, w przypadku pracy z maksymalnym obciążeniem, zaleca się zapewnienie odpowiedniej cyrkulacji powietrza wokół komponentu.

FAQ

• Czy przekaźnik wymaga radiatora? Przy prądzie znamionowym 4 A i montażu na PCB, przekaźnik zazwyczaj oddaje ciepło poprzez ścieżki i obudowę, jednak w gęsto upakowanych obudowach warto monitorować temperaturę otoczenia.
• Co oznacza załączanie bezzwłoczne? Oznacza to, że przekaźnik reaguje natychmiast na podanie sygnału sterującego, bez oczekiwania na przejście napięcia przez zero, co jest kluczowe w szybkich układach DC.
• Czy mogę sterować tym przekaźnikiem napięciem 12V? Nie, zakres napięcia wejściowego wynosi od 18 V do 32 V DC. Napięcie 12 V może być niewystarczające do poprawnego wysterowania bramki elementu przełączającego.
