Przekaźnik półprzewodnikowy 3RF2, 1-fazowy, B=22,5mm, 20A 48-460V/24V DC | 3RF2120-1BA04 Siemens

Alternatywny kod produktu: 3RF21201BA04

Opis i Kluczowe Cechy

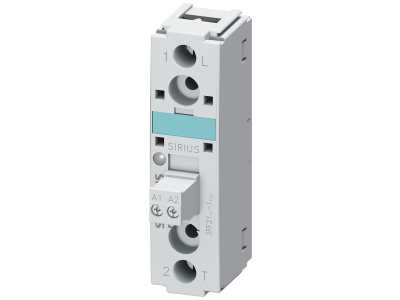

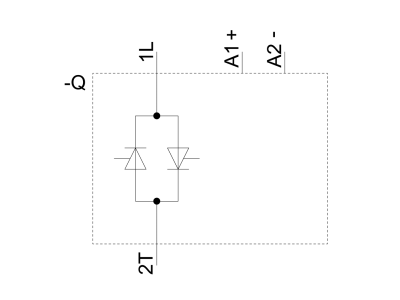

Przekaźnik półprzewodnikowy Siemens SIRIUS 3RF2120-1BA04 to jednofazowe urządzenie o szerokości zaledwie 22,5 mm, przeznaczone do bezstykowego przełączania obciążeń omowych i indukcyjnych. Dzięki prądzie znamionowemu 20 A i szerokiemu zakresowi napięcia łączeniowego 48–460 V AC oraz napięciu sterowania 24 V DC zapewnia niezawodne działanie w instalacjach przemysłowych i budynkowych. Kompaktowa obudowa z zaciskami śrubowymi ułatwia montaż i oszczędza miejsce w szafie sterowniczej.

• Prąd znamionowy 20 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy, takimi jak grzejniki, zawory czy silniki małej mocy, bez ryzyka przegrzania styków.
• Napięcie łączeniowe 48–460 V AC: Szeroki zakres napięcia roboczego pozwala na stosowanie w różnych sieciach zasilających, zarówno w instalacjach jednofazowych, jak i międzyfazowych.
• Napięcie sterowania 24 V DC: Niskonapięciowe wejście sterujące kompatybilne z typowymi systemami PLC i przekaźnikami, zapewniające bezpieczną separację galwaniczną.
• Przełączanie natychmiastowe (random switching): Szybka reakcja na sygnał sterujący, odpowiednia do obciążeń rezystancyjnych i indukcyjnych, bez opóźnienia związanego z przejściem przez zero.
• Praca bezgłośna i bezzużyciowa: Brak elementów mechanicznych eliminuje hałas i zużycie styków, co czyni urządzenie idealnym do zastosowań w biurach, szpitalach i innych strefach wrażliwych akustycznie.

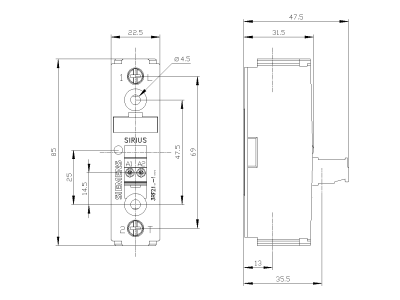

• Szerokość 22,5 mm: Kompaktowa konstrukcja na szynę TH35 pozwala na gęstą zabudowę modułów w rozdzielnicy, oszczędzając miejsce.

Zgodność z Normami

Przekaźnik półprzewodnikowy 3RF2120-1BA04 spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikaty UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Urządzenie jest zgodne z wymogami dyrektyw Unii Europejskiej i oznaczone znakiem CE.

Zastosowanie

Dzięki bezstykowej technologii i szerokiemu zakresowi parametrów, przekaźnik sprawdza się w wielu scenariuszach automatyki przemysłowej i budynkowej. Może być stosowany zarówno do sterowania grzejnikami, jak i do łączenia obciążeń o charakterze indukcyjnym.

• Sterowanie grzejnikami elektrycznymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) – praca bez zakłóceń i hałasu.
• Załączanie zaworów elektromagnetycznych w instalacjach napełniających, np. w przemyśle spożywczym lub chemicznym.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w układach automatyki budynkowej i maszynowej.
• Zastosowania w obszarach wymagających ciszy (biura, sale konferencyjne, szpitale) – brak dźwięku łączenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i sterujące. Przekaźnik montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (zalecany moment dokręcania dostępny w karcie katalogowej). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 20 A oraz warunków instalacji. Zapewnij odpowiednie odprowadzanie ciepła – przekaźnik wymaga chłodzenia poprzez naturalną konwekcję; w przypadku montażu w zamkniętej szafie należy uwzględnić obciążalność prądową zderatingiem.

FAQ

• Czy przekaźnik przełącza w zerze napięcia? Nie, jest to model z przełączaniem natychmiastowym (random switching). Może załączać obciążenie w dowolnym punkcie sinusoidy, co jest odpowiednie dla obciążeń rezystancyjnych i indukcyjnych o małej wrażliwości na przepięcia.
• Jaki jest zakres napięcia sterowania? Napięcie sterujące wynosi 24 V DC. Należy pamiętać o odpowiedniej polaryzacji (zaciski oznaczone + i -).
• Czy można rozszerzyć funkcjonalność przekaźnika modułami dodatkowymi? Tak, urządzenie umożliwia doczepienie standardowych modułów funkcyjnych serii 3RF29 (np. moduł miękkiego startu, ogranicznik prądu, interfejs komunikacyjny) poprzez zatrzaśnięcie na obudowie. Nie wymaga to dodatkowego okablowania.
