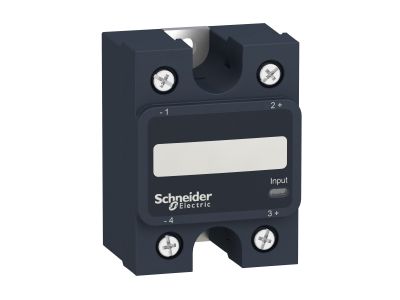

Przekaźnik półprzewodnikowy 1SSR-4-32V DC wyjście 48-660 V AC, 75A | SSP1A475BDT Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy (SSR) firmy Schneider Electric, oznaczony symbolem SSP1A475BDT, to jednofazowe urządzenie wykonawcze o prądzie znamionowym 75A i napięciu obciążenia 48–660 V AC. Sterowany napięciem 4–32 V DC, zapewnia bezstykowe łączenie obwodów bez iskrzenia i zużycia mechanicznego. Przeznaczony jest do montażu na metalowej powierzchni (z dobrym odprowadzaniem ciepła przez pady termiczne) lub na szynie DIN z radiatorem.

• Prąd znamionowy 75 A: Umożliwia bezpieczne sterowanie dużymi obciążeniami rezystancyjnymi, takimi jak grzałki czy piece, bez ryzyka przegrzania styków.
• Napięcie obciążenia 48–660 V AC: Szeroki zakres napięć zasilania odbiorników pozwala na stosowanie w instalacjach niskiego i średniego napięcia (do 660 V).
• Sterowanie 4–32 V DC: Niskonapięciowe wejście sterujące, kompatybilne z typowymi sygnałami z PLC, sterowników i systemów automatyki.
• Przełączanie w zerze napięcia: Redukuje zakłócenia elektromagnetyczne i zmniejsza prąd udarowy przy załączaniu, wydłużając żywotność odbiorników.
• Graficzny wskaźnik statusu wejścia i alarmu: Umożliwia szybką wizualną kontrolę stanu pracy oraz natychmiastową reakcję w przypadku awarii.
• Przycisk testowy: Ułatwia uruchomienie, diagnostykę i usuwanie usterek bez konieczności podawania sygnału sterującego.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSP1A475BDT został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Producent zapewnia zgodność z wymaganiami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej. Prace montażowe i eksploatacyjne należy wykonywać zgodnie z dokumentacją techniczną Schneider Electric.

Zastosowanie

Przekaźnik SSR sprawdza się wszędzie tam, gdzie wymagane jest częste, bezstykowe łączenie obciążeń AC. Idealnie nadaje się do obciążeń rezystancyjnych, ale może być stosowany także w obwodach o charakterze indukcyjnym z odpowiednim zabezpieczeniem.

• Sterowanie grzałkami elektrycznymi w piecach przemysłowych, suszarniach i systemach HVAC.
• Załączanie i wyłączanie oświetlenia LED lub żarowego w systemach sterowania oświetleniem.
• Praca w automatyce budynkowej jako element wykonawczy dla sygnałów z PLC lub regulatorów temperatury.
• Zastosowanie w maszynach i urządzeniach wymagających długiej żywotności łączeń i odporności na wibracje.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika półprzewodnikowego mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuj na metalowej powierzchni zapewniającej skuteczne odprowadzanie ciepła (np. radiator lub płyta montażowa) – brak odpowiedniego chłodzenia może skrócić żywotność przekaźnika. Do montażu na szynie DIN użyj dedykowanego radiatora. Połączenia wykonuj przewodami o przekroju dostosowanym do prądu 75 A, stosując końcówki gołe, zaciskane lub widełkowe. Moment dokręcania śrub zacisków oraz wymagany moment dokręcania radiatora – zgodnie z dokumentacją producenta. Nie przekraczaj maksymalnej temperatury otoczenia 70°C i unikaj kondensacji wilgoci.

FAQ

• Czy przekaźnik wymaga dodatkowego radiatora? Tak. Ze względu na wydzielane ciepło przy prądzie 75 A zalecany jest montaż na metalowej powierzchni z dobrym odprowadzaniem ciepła lub na szynie DIN z fabrycznym radiatorem (zakup osobno).
• Jaki jest zakres temperatur pracy? Przekaźnik pracuje w zakresie temperatur otoczenia od -25°C do 70°C, co umożliwia stosowanie go w zróżnicowanych warunkach przemysłowych.
• Jakie napięcie sterujące jest wymagane? Wejście sterujące akceptuje napięcie stałe 4–32 V DC. Sygnał można podać bezpośrednio z wyjścia PLC, sterownika lub przełącznika.
