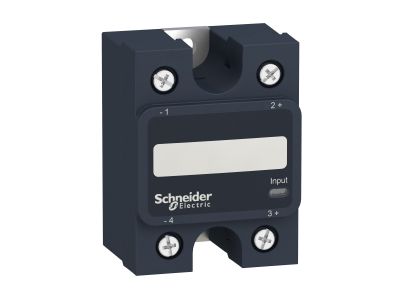

Przekaźnik półprzewodnikowy 1SSR-4-32V DC wyjście 48-660 V AC,125A | SSP1A4125BDT Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy 1SSR-4-32V DC (symbol SSP1A4125BDT) to zaawansowane urządzenie do bezstykowego sterowania obwodami AC. Znamionowo obsługuje obciążenia do 125 A przy napięciu wyjściowym 48-660 V AC, sterowane sygnałem 4-32 V DC. Zaprojektowany głównie do obciążeń rezystancyjnych, charakteryzuje się długą żywotnością styków dzięki technologii półprzewodnikowej. Możliwy montaż na powierzchniach metalowych (z odprowadzeniem ciepła) lub szynie DIN z radiatorem.

• Bezstykowe przełączanie 125 A: Eliminuje ryzyko iskrzenia i zużycia styków mechanicznych, co zwiększa niezawodność i trwałość w porównaniu z przekaźnikami elektromechanicznymi.
• Zakres napięcia wyjściowego 48-660 V AC: Uniwersalność zastosowań – od niskonapięciowych obwodów sterowania po przemysłowe linie zasilające.
• Sterowanie 4-32 V DC: Kompatybilność z większością układów sterowania PLC i niskonapięciowych systemów automatyki.
• Wskaźnik statusu i alarm: Graficzny interfejs oraz sygnalizacja alarmowa ułatwiają szybką identyfikację awarii i diagnostykę systemu.
• Przycisk testowy i montaż na szynie DIN: Ułatwia testowanie i serwisowanie urządzenia, a montaż na szynie DIN standard 35 mm zapewnia kompaktową i uporządkowaną zabudowę w szafach rozdzielczych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Projektowany zgodnie z normami bezpieczeństwa dla urządzeń elektrycznych niskiego i średniego napięcia, w tym IEC 60947-4-3.

Zastosowanie

Przekaźnik półprzewodnikowy 1SSR-4-32V DC znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania oświetleniem, grzałkami oraz innymi rezystancyjnymi obciążeniami o wysokiej mocy.

• Sterowanie dużymi obciążeniami rezystancyjnymi w rozdzielnicach przemysłowych.
• Automatyka budynkowa – sterowanie nagrzewnicami, wentylatorami lub oświetleniem dużych obiektów.
• Linie produkcyjne i maszyny – precyzyjne włączanie/wyłączanie obwodów bez zakłóceń elektromagnetycznych.
• Systemy ogrzewania podłogowego lub grzejników o wysokim poborze prądu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie należy montować na metalowej powierzchni z odpowiednim odprowadzeniem ciepła lub na szynie DIN z dedykowanym radiatorem. Należy zapewnić odpowiednią wentylację i unikać montażu w miejscach o wysokiej temperaturze otoczenia. Połączenia przewodowe należy wykonywać zgodnie z dokumentacją techniczną, stosując przewody o odpowiednim przekroju i mocowaniu. Regularnie sprawdzaj temperaturę pracy – w razie konieczności zastosuj dodatkowe chłodzenie.

FAQ

• Czy przekaźnik może być używany do obciążeń indukcyjnych? Przekaźnik został zaprojektowany do obciążeń rezystancyjnych. Dla obciążeń indukcyjnych zaleca się stosowanie odpowiednich układów gasikowych (np. warystorów) w zależności od charakterystyki obciążenia.
• Jaki jest minimalny prąd sterujący? Minimalny prąd sterujący wynosi 4 mA przy napięciu 4 V DC – wystarczający dla większości układów automatyki.
• Czy urządzenie wymaga radiatora przy montażu na szynie DIN? Tak, przy montażu na szynie DIN konieczne jest zastosowanie odpowiedniego radiatora, aby zapewnić odpowiednie odprowadzenie ciepła i nieprzekroczenie dopuszczalnej temperatury pracy.
