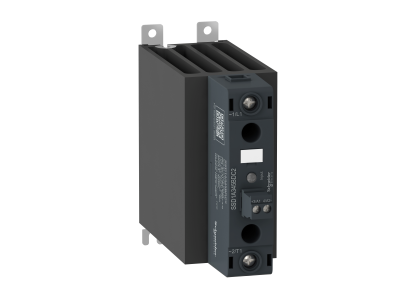

Przekaźnik półprzew. Harmony 60A, DIN rail mount, zero voltage switching, input 4...32 V DC, output | SSD1A360BDC2 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Harmony 60A to wysokowydajne urządzenie przeznaczone do sterowania obwodami mocy w instalacjach przemysłowych, automatyce budynkowej i systemach sterowania maszynami. Zaprojektowany do montażu na szynie DIN, obsługuje wejście sterujące 4–32 V DC i zapewnia bezzwłoczne przełączanie obciążenia przy zerowym napięciu, co minimalizuje zakłócenia i wydłuża żywotność obwodów.

• Obciążalność 60A: Zapewnia niezawodne sterowanie silnikami, grzałkami lub obwodami oświetleniowymi o dużym zapotrzebowaniu prądowym.
• Wejście 4–32 V DC: Szeroki zakres napięcia sterującego umożliwia współpracę z różnorodnymi układami sterowania PLC, modułami wejściowymi lub czujnikami.
• Zero voltage switching: Eliminuje zakłócenia elektromagnetyczne i szumy w sieci, chroniąc wrażliwą elektronikę oraz wydłużając żywotność podłączonych odbiorników.
• Montaż na szynie DIN: Uproszczony montaż w szafach sterowniczych, rozdzielnicach i tablicach elektrycznych – szybkie instalowanie i wymiana.
• Bezstykowe przełączanie: Brak ruchomych styków mechanicznych gwarantuje cichą pracę, odporność na wibracje i długą żywotność (>10⁷ cykli).

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (EN 60947-5-1) oraz kompatybilności elektromagnetycznej (EMC). Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik półprzewodnikowy Harmony 60A znajduje zastosowanie w instalacjach wymagających precyzyjnego i niezawodnego sterowania obwodami mocy.

• Sterowanie silnikami jednofazowymi i trójfazowymi w maszynach przemysłowych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub wentylacją w systemach inteligentnego budynku.
• Sterowanie grzałkami, pompami i innymi odbiornikami rezystancyjnymi o dużym prądzie.
• Układy automatyki przemysłowej zasilane z niskonapięciowych układów sterowania (PLC, moduły wejściowe).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie zarówno po stronie sterowania, jak i mocy. Przekaźnik montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację. Podłączenie kabli wykonać zgodnie z oznaczeniami na urządzeniu – wejście sterujące (4–32 V DC) i wyjście mocy (60A). Upewnić się, że przewody są odpowiednio dobrane pod względem przekroju i momentu dokręcenia. Po montażu przeprowadzić testy działania przy minimalnym obciążeniu.

FAQ

• Czy przekaźnik wymaga radiatora? W przypadku obciążenia bliskiego maksymalnej wartości 60A zalecane jest stosowanie radiatora w celu odprowadzenia ciepła. W standardowych aplikacjach bez obciążenia bliskiego limitu radiator nie jest konieczny.
• Jaki jest zakres częstotliwości pracy? Przekaźnik pracuje z częstotliwością sieciową 50/60 Hz, co pozwala na zastosowanie w standardowych instalacjach przemysłowych.
• Czy można sterować przekaźnikiem bezpośrednio z czujnika temperatury? Tak, dzięki szerokiemu zakresowi napięcia wejściowego 4–32 V DC, przekaźnik może być sterowany bezpośrednio przez analogowe sygnały wyjściowe czujników lub wyjścia cyfrowe układów PLC.
