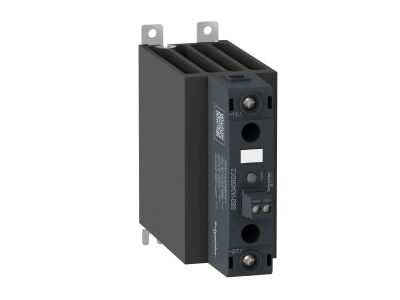

Przekaźnik półprzew. Harmony 45A, DIN rail mount, zero voltage switching, input 4...32 V DC, output | SSD1A345BDC2 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Harmony 45A do montażu na szynie DIN to solidne rozwiązanie do sterowania obwodami mocy z zachowaniem funkcji zero voltage switching (ZVS). Przeznaczony do współpracy z sygnałami sterującymi 4...32 V DC, zapewnia bezzwłoczne i precyzyjne przełączanie obciążeń indukcyjnych i rezystancyjnych. Wytrzymałość prądowa do 45A pozwala na stosowanie w zasilaczach, układach automatyki oraz obwodach grzewczych.

• Zasilanie sterujące 4...32 V DC: Kompatybilność z szerokim zakresem napięć sterujących – eliminuje potrzebę stosowania dodatkowych przetwornic lub układów pośredniczących.
• Zero voltage switching (ZVS): Przełączanie przy zerowym przejściu napięcia – minimalizuje zakłócenia elektromagnetyczne i wydłuża żywotność obciążenia.
• Montaż na szynie DIN: Szybki i bezpieczny montaż w szafach sterowniczych, rozdzielnicach i panelach sterowania – standardowy wymiar 35 mm.
• Prąd wyjściowy 45A: Wysoka obciążalność prądowa umożliwiająca sterowanie silnikami, grzałkami, stycznikami pośrednimi oraz innymi odbiornikami mocy.
• Odporność na zakłócenia: Konstrukcja eliminująca wpływ zakłóceń zewnętrznych na sygnał sterujący – stabilna praca w środowiskach przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej i ochrony środowiska. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik półprzewodnikowy Harmony 45A znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania oświetleniem, obwodach grzewczych oraz układach zasilających wymagających szybkiego i bezzwłocznego przełączania.

• Sterowanie stycznikami pośrednimi w rozdzielnicach elektrycznych.
• Układy sterowania oświetleniem scenicznym i reklamowym.
• Obwody grzewcze w piecach przemysłowych i układach regulacji temperatury.
• Zasilacze impulsowe i przetwornice częstotliwości – eliminacja zakłóceń przy przełączaniu.
• Systemy automatyki budynkowej i przemysłowej (BMS, SCADA).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilania. Przekaźnik należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi urządzeniami dla zapewnienia wentylacji. Przed podłączeniem obciążenia i zasilania sterującego należy zweryfikować zgodność prądu obciążenia z parametrami przekaźnika oraz zakres napięć sterujących. Należy unikać montażu w bezpośrednim sąsiedztwie źródeł ciepła. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z obowiązującymi normami i przepisami.

FAQ

• Czy przekaźnik może współpracować z napięciem 24V AC? Przekaźnik przeznaczony jest do sterowania napięciem 4...32 V DC. Do współpracy z napięciem przemiennym wymagany jest dodatkowy prostownik lub przekaźnik pośredniczący.
• Jaki jest maksymalny prąd ciągły? Maksymalny prąd ciągły wynosi 45A – przekroczenie tej wartości grozi uszkodzeniem urządzenia.
• Czy urządzenie posiada zabezpieczenie przeciwprzepięciowe? Parametry zabezpieczeń przeciwprzepięciowych nie zostały podane w danych produktu. Zaleca się stosowanie dodatkowych układów ochronnych w instalacjach narażonych na przepięcia.
