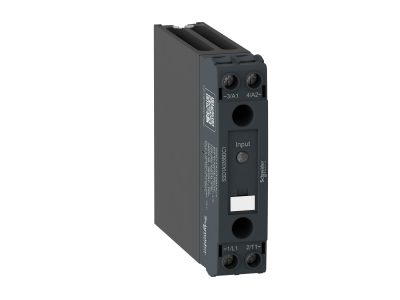

Przekaźnik półprzew. Harmony 20A, DIN rail mount, zero voltage switching, input 90…280 V AC/DC, outp | SSD1A320M7C1 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Harmony 20A to zaawansowane urządzenie do precyzyjnego sterowania obwodami o maksymalnym obciążeniu 20A. Montaż na szynie DIN zapewnia szybki i pewny montaż w szafach sterowniczych i rozdzielnicach. Funkcja zero voltage switching eliminuje zakłócenia podczas załączania i wyłączania, co chroni wrażliwe odbiorniki. Szeroki zakres napięć zasilania 90…280 V AC/DC gwarantuje uniwersalność zastosowania w różnych instalacjach.

• Znamionowy prąd 20A: Przeznaczony do sterowania obwodami mocy, np. grzałek, wentylatorów, oświetlenia przemysłowego.
• Zero voltage switching: Przełączanie w momencie przejścia sinusoidy przez zero eliminuje zakłócenia i wydłuża żywotność obwodów.
• Montaż na szynie DIN: Szybki i standardowy montaż w szafach sterowniczych, ułatwiający organizację instalacji.
• Szeroki zakres napięć 90…280 V AC/DC: Praca zasilana zarówno napięciem stałym, jak i przemiennym – idealny do międzynarodowych instalacji.
• Półprzewodnikowa budowa: Brak styków mechanicznych – bezdotykowe przełączanie, co eliminuje iskrzenie i zużycie styków.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami EN 60947-4-3.

Zastosowanie

Przekaźnik półprzewodnikowy Harmony 20A znajduje zastosowanie w układach sterowania silników, oświetleniem, grzałkami oraz innymi odbiornikami wymagającymi precyzyjnego i niezawodnego sterowania.

• Sterowanie obwodami grzewczymi w systemach klimatyzacji i wentylacji.
• Precyzyjne załączanie oświetlenia w halach przemysłowych i magazynach.
• Zastosowanie w automatyce przemysłowej do sterowania wentylatorami, pompami i innymi odbiornikami indukcyjnymi.
• Układy sterowania w maszynach i urządzeniach wymagające beziskrowego przełączania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik należy zamontować na szynie DIN w szafie sterowniczej, zachowując odpowiednie odstępy dla chłodzenia. Połączenia elektryczne wykonać zgodnie z oznaczeniami na urządzeniu, zwracając uwagę na polaryzację przy zasilaniu DC. Przed włączeniem zasilania należy sprawdzić poprawność połączeń i upewnić się, że obciążenie nie przekracza 20A.

FAQ

• Czy przekaźnik może być stosowany z obciążeniem indukcyjnym? Tak – zaprojektowany z myślą o współpracy z odbiornikami indukcyjnymi, takimi jak silniki czy cewki styczników.
• Jaka jest maksymalna częstotliwość przełączania? Maksymalna częstotliwość przełączania nie została określona w danych produktu. Dla zastosowań wymagających wysokiej częstotliwości zaleca się konsultację z dokumentacją techniczną.
• Czy przekaźnik wymaga dodatkowego radiatora? Nie – urządzenie zostało zaprojektowane do pracy bez radiatora przy typowych obciążeniach. W przypadku wyższych prądów lub temperatury otoczenia powyżej 40°C zaleca się stosowanie dodatkowego chłodzenia.
