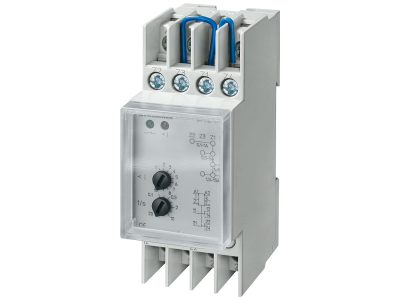

Przekaźnik podprądowy T5570 AC 230 V 1/5/10/15 A 1-fazowy z kołpakiem przezroczystym | 5TT6113 Siemens

Alternatywny kod produktu: 5TT6113

Opis i Kluczowe Cechy

Przekaźnik podprądowy Siemens T5570 (symbol 5TT6113) to urządzenie do monitorowania prądu w sieci jednofazowej 230 V AC. Dzięki regulowanym progom zadziałania (1, 5, 10, 15 A) umożliwia dostosowanie do wymagań chronionego obwodu. Przezroczysty kołpak zapewnia ochronę przed dotykiem i umożliwia szybką kontrolę stanu. Aparatura przeznaczona do montażu na szynie TH35 w rozdzielnicach.

• Napięcie zasilania 230 V AC: Bezpośrednie włączenie do standardowej sieci jednofazowej, eliminuje konieczność stosowania dodatkowego zasilacza.
• Regulowane progi zadziałania (1/5/10/15 A): Elastyczne dopasowanie do charakterystyki obwodu – możliwość precyzyjnego ustawienia poziomu monitorowanego prądu.
• Przezroczysty kołpak ochronny: Zapewnia wizualną kontrolę stanu przekaźnika oraz chroni przed przypadkowym dotknięciem elementów pod napięciem.
• Przeznaczenie do sieci 1-fazowej: Idealny do zastosowań w instalacjach mieszkaniowych i małych obiektach komercyjnych.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicy, zgodny ze standardem branżowym.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z obowiązującymi normami europejskimi dla aparatury sterowniczej i sygnalizacyjnej.

Zastosowanie

Przekaźnik podprądowy T5570 znajduje zastosowanie w automatyce budynkowej, przemyśle oraz w instalacjach komercyjnych.

• Monitorowanie i ochrona urządzeń przed pracą przy zbyt niskim obciążeniu (np. silniki, pompy).
• Sterowanie oświetleniem awaryjnym – wykrywanie zaniku napięcia.
• Sygnalizacja stanu zasilania w systemach monitoringu.
• Automatyczne odłączanie odbiorników w przypadku spadku prądu poniżej ustawionego progu.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik montuje się na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie są dostępne nastawy progowe? Przekaźnik umożliwia wybór jednego z czterech progów: 1 A, 5 A, 10 A lub 15 A.
• Czy przekaźnik wymaga osobnego zasilania sterującego? Nie, napięcie zasilania 230 V AC jest jednocześnie napięciem sterującym.
• Jaki jest stopień ochrony tego urządzenia? Dla aparatury rozdzielczej montowanej na szynie DIN standardowo przyjmuje się stopień ochrony IP20, co zapewnia ochronę przed dotknięciem elementów wewnętrznych podczas normalnej pracy.
