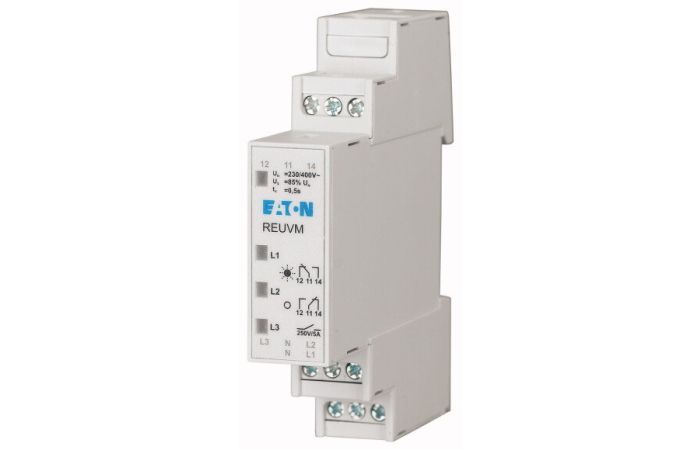

Przekaźnik podnapięciowy REUVM 230/400VAC/1P | 148598 Eaton

Alternatywny kod produktu: REUVM

Opis i Kluczowe Cechy

Przekaźnik podnapięciowy REUVM 230/400VAC/1P (symbol 148598) przeznaczony jest do monitorowania napięcia we wszystkich trzech fazach oraz przewodu neutralnego. Urządzenie załącza się po ustabilizowaniu się poprawnego napięcia zasilania, a w przypadku spadku napięcia poniżej wartości przełączania w jednej, dwóch lub wszystkich fazach – wraca do pozycji spoczynkowej, chroniąc podłączone odbiorniki. Dzięki możliwości łączenia zacisków L1-L2-L3 może pracować również w instalacjach jednofazowych.

• Monitorowanie trzech faz i przewodu N: zapewnia kompleksową kontrolę poprawności zasilania w sieci trójfazowej, minimalizując ryzyko uszkodzenia wrażliwych urządzeń.
• Sygnalizacja diodowa LED: zielona dioda zasilania informuje o obecności napięcia, czerwone diody dla faz L1–L3 migają przy usterce, a migająca zielona dioda wskazuje brak przewodu neutralnego – szybka diagnostyka bez użycia miernika.
• Automatyczne odłączanie przy podnapięciu: przekaźnik reaguje na spadek napięcia poniżej progu przełączania, odcinając zasilanie odbiorników i zapobiegając pracy w niebezpiecznych warunkach.
• Elastyczność aplikacji: możliwość pracy w układzie trójfazowym (3L+N) oraz jednofazowym poprzez połączenie zacisków L1–L2–L3 – jedno urządzenie do różnych konfiguracji sieci.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania standardów DIN dla aparatury modułowej, co gwarantuje bezpieczną pracę w rozdzielnicach elektrycznych.

Zastosowanie

Przekaźnik podnapięciowy REUVM znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed skutkami obniżonego napięcia w instalacjach trój- i jednofazowych.

• Ochrona silników elektrycznych, pomp, sprężarek i innych odbiorników przed pracą przy zbyt niskim napięciu.
• Sterowanie i zabezpieczenie układów automatyki budynkowej – oświetlenie, wentylacja, klimatyzacja.
• Sygnalizacja awarii zasilania w szafach sterowniczych – diody LED umożliwiają szybkie rozpoznanie usterki.
• Impulsowanie do styczników lub przekaźników w systemach rozdzielczych – detekcja zaniku/przepięcia.

Wskazówki Montażowe

Montaż przekaźnika podnapięciowego REUVM może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 w rozdzielnicy modułowej. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia styków (jeśli podano). Należy pamiętać o prawidłowym podłączeniu przewodu neutralnego w układzie trójfazowym.

FAQ

• Jaką funkcję pełnią diody LED na przekaźniku? Zielona dioda świeci, gdy napięcie zasilania jest prawidłowe. Gdy w którejś z faz (L1, L2, L3) wystąpi usterka podnapięciowa, odpowiadająca dioda czerwona zaczyna migać. Migająca zielona dioda sygnalizuje brak przewodu neutralnego.
• Czy przekaźnik może pracować w instalacji jednofazowej? Tak, w przypadku instalacji 1-fazowej należy połączyć ze sobą zaciski L1, L2 i L3. Urządzenie będzie wówczas monitorować napięcie na wspólnym przewodzie fazowym.
• Jaki jest stopień ochrony tego przekaźnika? W dokumentacji produktu nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – wymagana jest ochrona przed przypadkowym dotknięciem.
