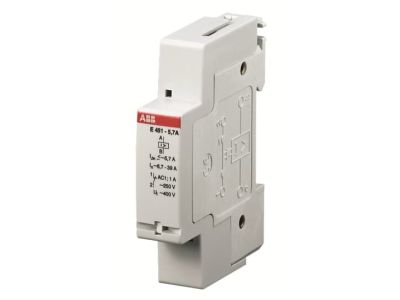

Przekaźnik pierwszeństwa, 5-20ms 1Z 400VAC, pro M compact, E451-5,7A | 2CDE160000R0901 ABB

Alternatywny kod produktu: 2CDE160000R0901

Opis i Kluczowe Cechy

Przekaźnik pierwszeństwa serii pro M compact (symbol E451-5,7A, nr katalogowy 2CDE160000R0901) to urządzenie przeznaczone do priorytetyzacji odbiorników o dużej mocy w instalacjach elektrycznych. Działa z opóźnieniem 5–20 ms, co pozwala na precyzyjne odłączanie odbiornika długoterminowego (np. podgrzewacza akumulacyjnego) podczas pracy odbiornika krótkoterminowego (np. wymiennika ciepła). Prąd znamionowy 5,7 A i napięcie 400 V AC zapewniają kompatybilność z typowymi obwodami sterowania.

• Opóźnienie zadziałania 5–20 ms: Gwarantuje szybkie i selektywne przełączanie priorytetów bez zbędnych opóźnień, chroniąc instalację przed przeciążeniami.
• Prąd znamionowy 5,7 A: Umożliwia bezpieczne sterowanie stycznikami i odbiornikami o umiarkowanej mocy, bez ryzyka przegrzania styków.
• Napięcie pracy 400 V AC: Przystosowany do instalacji trójfazowych, zapewnia szeroką kompatybilność z sieciami przemysłowymi i domowymi.
• Zestyk rozwierny (NC) – dedykowany do rozłączania obwodu odbiornika długotrwałego: Normalnie zwarty, rozłącza się po wzbudzeniu cewki prądowej, co umożliwia priorytetyzację odbiornika krótkotrwałego.
• Kompaktowa obudowa serii pro M compact: Ułatwia montaż w rozdzielnicach, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE i posiada oznaczenie CE. Jest zgodne z ogólnymi normami europejskimi dla aparatury modułowej, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik pierwszeństwa dedykowany jest do instalacji, w których ograniczone przekroje przewodów lub moc przyłącza uniemożliwiają jednoczesną pracę dwóch dużych odbiorników. Typowe scenariusze zastosowań:

• Priorytetyzacja podgrzewacza akumulacyjnego i wymiennika ciepła w systemach CWU.
• Sterowanie ładowarkami samochodów elektrycznych w domach z ograniczoną mocą przyłączeniową.
• Automatyczne odłączanie pieca akumulacyjnego podczas pracy pompy ciepła lub klimatyzatora.
• Zabezpieczenie instalacji przed przeciążeniem w obiektach z sezonowo zmiennym poborem mocy.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika pierwszeństwa może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przewody należy prowadzić zgodnie z dokumentacją producenta, a przekrój żył dobrać odpowiednio do prądu znamionowego 5,7 A i warunków instalacji. Zaleca się stosowanie momentu dokręcania zacisków zgodnego z instrukcją dołączoną do urządzenia.

FAQ

• Czy opóźnienie 5–20 ms jest regulowane? Nie, opóźnienie jest stałe w zakresie 5–20 ms, określone konstrukcją przekaźnika. Zapewnia to niezawodne i powtarzalne działanie bez konieczności kalibracji.
• Jaki jest stopień ochrony obudowy? Aparatura modułowa serii pro M compact przeznaczona jest do montażu w rozdzielnicach, gdzie standardowo zapewnia ochronę IP20 – odpowiednią do pracy w suchych, wewnętrznych pomieszczeniach.
• Czy styk jest normalnie zamknięty (NC) czy normalnie otwarty (NO)? Styk przekaźnika pierwszeństwa pracuje w trybie rozwiernym (NC). W stanie spoczynkowym jest zwarty, a po wzbudzeniu cewki prądowej (przy włączonym odbiorniku krótkotrwałym) otwiera się, odłączając odbiornik długoterminowy.
