Przekaźnik piarowy prądowy PR. >I ,i/p 4mA-1A, 2CO 8A | RM22JA21MR Schneider Electric

Opis i Kluczowe Cechy

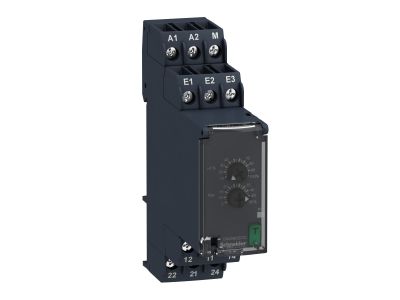

Przekaźnik nadprądowy (prądowy) Schneider Electric Zelio Control RM22JA21MR służy do monitorowania prądu w obwodach sterowania i sygnalizacji przekroczenia nastawionego progu. Oferuje szeroki zakres pomiarowy 4 mA – 1 A, co pozwala na wykrywanie zarówno niewielkich, jak i większych wartości nadprądu. Dzięki kompaktowej szerokości 22,5 mm idealnie pasuje do standardowej szyny DIN, oszczędzając miejsce w rozdzielnicy. Posiada dwa styki przełączne (2CO) o obciążalności 8 A.

• Zakres pomiarowy 4 mA – 1 A: umożliwia precyzyjne monitorowanie prądu w obwodach sterowania, sygnalizację przeciążenia lub zaniku obciążenia.
• Styki 2CO (2 przełączne) 8 A: zapewniają elastyczne opcje sterowania (NO/NC) dla sygnalizacji, wyłączania lub komunikacji z PLC/stycznikami.
• Szerokość 22,5 mm (1 moduł DIN): zajmuje tyle samo miejsca co 2-biegunowy wyłącznik nadprądowy, ułatwiając projektowanie i rozbudowę paneli.
• Zintegrowana dioda LED statusu: wizualna informacja o stanie przekaźnika (pamięć, zadziałanie) – szybka diagnoza bez przyrządów.
• Funkcja pamięci i zamykana przezroczysta osłona: chroni nastawy przed przypadkową zmianą, a pamięć umożliwia odtworzenie zdarzenia po zaniku napięcia.

Zgodność z Normami

Przekaźnik Zelio Control RM22JA21MR firmy Schneider Electric spełnia wymagania obowiązujących norm międzynarodowych (IEC/EN) oraz posiada certyfikat CE. Produkt jest przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik nadprądowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie wartości prądu i sygnalizacja stanów nieprawidłowych. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach starszych układów.

• Monitorowanie prądu silników, pomp, wentylatorów – ochrona przed przeciążeniem i zanikiem fazy.
• Sterowanie łańcuchami produkcyjnymi – sygnalizacja nadprądu do styczników, przekaźników lub PLC.
• Automatyka budynkowa – kontrola obciążenia w instalacjach oświetleniowych i grzewczych.
• Modernizacja starszych rozdzielnic – zastąpienie przekaźników elektromechanicznych bez potrzeby stosowania PLC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową styków (8 A).

FAQ

• Jaką funkcję pełni dioda LED na przednim panelu? Dioda sygnalizuje stan przekaźnika – świeci przy zadziałaniu (nadprądzie) oraz wskazuje aktywację funkcji pamięci po zaniku napięcia.
• Jaki jest zakres prądowy wejściowy tego przekaźnika? Zakres pomiarowy wynosi od 4 mA do 1 A prądu przemiennego lub stałego (szczegóły w specyfikacji producenta).
• Czy przekaźnik można zamontować na szynie DIN? Tak, jego szerokość 22,5 mm (1 moduł) pozwala na łatwy montaż na standardowej szynie TH35 (DIN).
