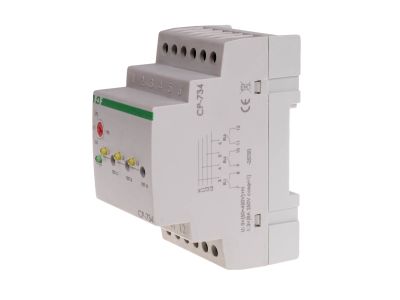

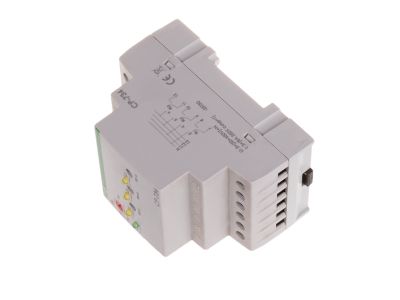

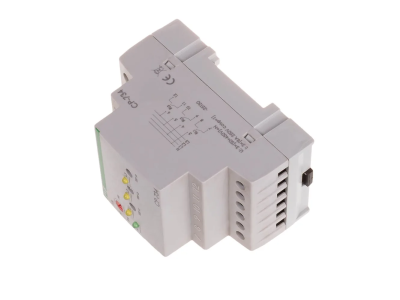

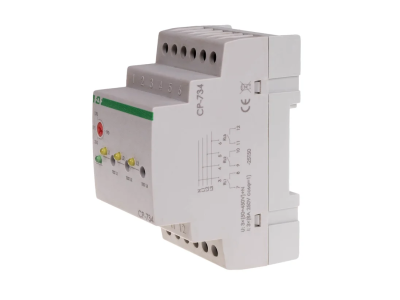

Przekaźnik napięciowy trójfazowy CP-734 3x1Z 3×(50-450V)+N 3x8A | CP-734 F&F

Opis i Kluczowe Cechy

Przekaźnik napięciowy trójfazowy CP-734 firmy CP Elektronik (symbol CP-734) przeznaczony jest do kontroli napięcia w sieci trójfazowej i zabezpieczania odbiorników przed skutkami spadku napięcia poniżej ustawionej wartości. Urządzenie wyposażono w trzy niezależne przekaźniki z zestykami 3×1NO o maksymalnym prądzie obciążenia 3×8 A, co pozwala na bezpieczne przełączanie obwodów o znacznym obciążeniu. Montaż na szynie DIN w obudowie o szerokości 3 modułów (52,5 mm) umożliwia łatwą integrację w rozdzielnicy.

• Napięcie zasilania 3×(50÷450 V)+N: zapewnia pracę w niemal wszystkich standardowych sieciach trójfazowych, także z przewodem neutralnym.
• Regulowany próg zadziałania 170÷210 V: umożliwia dostosowanie poziomu, przy którym przekaźnik reaguje na zbyt niskie napięcie, chroniąc wrażliwe odbiorniki.
• Histereza napięciowa powrotu 5 V: zapobiega oscylacjom załączania i wyłączania przy niewielkich wahaniach napięcia, zwiększając stabilność pracy.
• Maksymalny prąd obciążenia 3×8 A na zestyk: pozwala bezpośrednio sterować odbiornikami o mocy do ok. 1,8 kW na fazę bez dodatkowych styczników.
• Współpraca z agregatami prądotwórczymi: dedykowana konstrukcja gwarantuje poprawne działanie również przy napięciu generowanym przez zespoły prądotwórcze.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada znak CE. Zaprojektowane zgodnie z obowiązującymi normami dla aparatury modułowej montowanej na szynie DIN, stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik napięciowy CP-734 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ciągła kontrola napięcia trójfazowego i szybkie odłączenie odbiorników przy zbyt niskim napięciu. Idealny do instalacji automatyki budynkowej i przemysłowej.

• Monitorowanie napięcia w sieci zasilającej i sygnalizacja przekroczenia dolnego progu w systemach BMS.
• Wysyłanie impulsów do styczników, przekaźników lub PLC w celu odłączenia obwodów odbiorczych.
• Ochrona silników, pomp, kompresorów i innych urządzeń przed uszkodzeniem spowodowanym długotrwałym spadkiem napięcia.
• Współpraca z agregatami prądotwórczymi w układach zasilania awaryjnego – zabezpieczenie przed nieprawidłowym napięciem wyjściowym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika napięciowego CP-734 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia – maksymalny przekrój dla zacisków śrubowych wynosi 4,0 mm². Moment dokręcający zacisków: 0,5 Nm. Należy bezwzględnie przestrzegać dokumentacji producenta oraz obowiązujących przepisów BHP.

FAQ

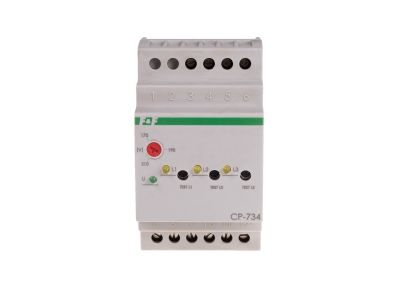

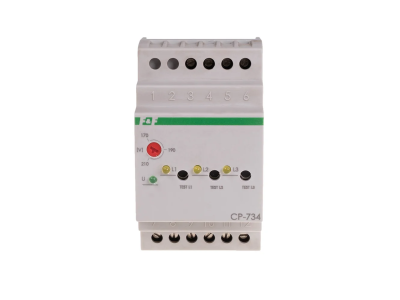

• Czy przekaźnik posiada podświetlenie/LED sygnalizujące stan pracy? Tak, na panelu czołowym umieszczono 4 diody LED kontrolujące obecność napięcia na każdej fazie oraz zasilanie urządzenia.
• Jaki stopień ochrony ma przekaźnik CP-734? Stopień ochrony IP20, co oznacza, że urządzenie jest przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic o wyższym stopniu ochrony.
• W jakim trybie pracy działają styki – normalnie otwarte czy zamknięte? Styki są normalnie otwarte (NO). Po wykryciu spadku napięcia poniżej ustawionego progu przekaźnik załącza się (zwiera styki), a po powrocie napięcia do wartości powyżej progu plus histereza 5 V powraca do stanu otwarcia.
