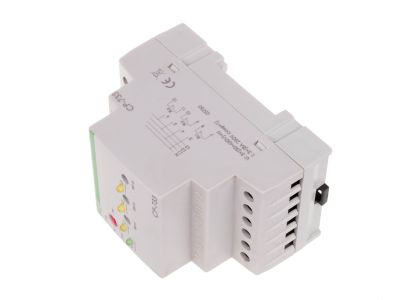

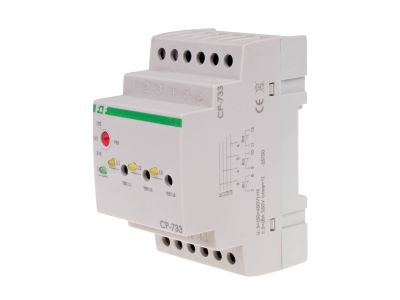

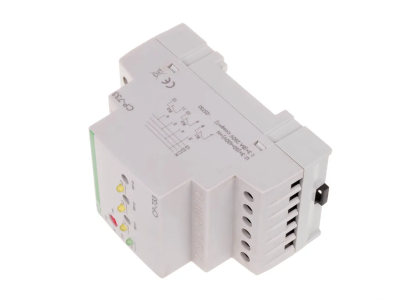

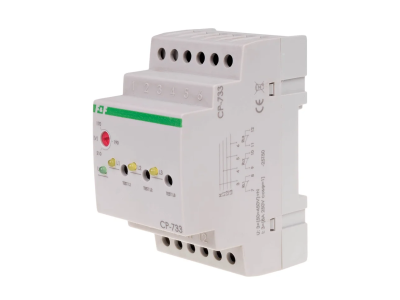

Przekaźnik napięciowy trójfazowy CP-733 3x1R 3×(50-450V)+N 3x8A | CP-733 F&F

Opis i Kluczowe Cechy

Przekaźnik napięciowy trójfazowy CP-733 przeznaczony jest do kontroli napięcia sieci trójfazowej i zabezpieczania odbiorników przed skutkami spadku napięcia poniżej ustawionej wartości. Urządzenie wyposażono w trzy niezależne styki NO (normalnie otwarte) o maksymalnym prądzie obciążenia 3 × 8 A, co umożliwia bezpośrednie sterowanie obwodami o znacznym obciążeniu. Szerokość 3 modułów (52,5 mm) pozwala na montaż w standardowych rozdzielnicach na szynie DIN.

• Trójfazowy podnapięciowy: kontroluje napięcie we wszystkich trzech fazach – w przypadku spadku poniżej ustawionego progu chroni odbiorniki przed nieprawidłową pracą.
• Regulowany próg zadziałania 170÷210 V: umożliwia precyzyjne dostosowanie czułości do wymagań konkretnej instalacji, eliminując zbędne alarmy.
• Maksymalny prąd obciążenia 3 × 8 A: pozwala na bezpośrednie sterowanie odbiornikami bez dodatkowych styczników, co oszczędza miejsce w rozdzielnicy.
• Konfiguracja styków 3 × NO z separacją: galwaniczna izolacja obwodów sterowania i sygnalizacji zwiększa bezpieczeństwo i niezawodność.

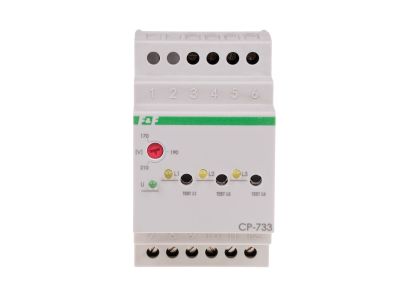

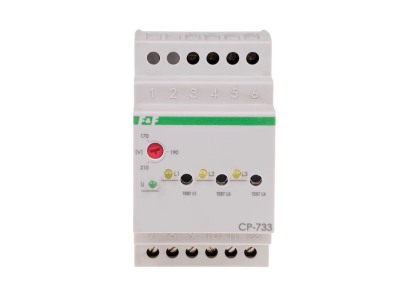

• Kontrola zasilania 4 × LED: diody sygnalizują obecność napięcia na każdej fazie, ułatwiając szybką diagnostykę stanu sieci.

Zgodność z Normami

Przekaźnik CP-733 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami dla aparatury instalacyjnej. Posiada certyfikację CE, potwierdzającą zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Przekaźnik napięciowy CP-733 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna kontrola napięcia trójfazowego i ochrona odbiorników przed skutkami zaniku lub obniżenia napięcia.

• W systemach BMS (Building Management Systems) do monitorowania jakości zasilania i generowania alarmów.
• W instalacjach PLC jako sygnał o nieprawidłowościach w sieci zasilającej, umożliwiający odpowiednie reakcje sterownika.
• Do zabezpieczania wrażliwych odbiorników (np. silników, pomp, urządzeń elektronicznych) przed pracą przy zbyt niskim napięciu.
• W rozdzielnicach głównych i podrozdzielnicach do lokalnego nadzoru napięcia każdej fazy – współpracuje z agregatami prądotwórczymi.

Wskazówki Montażowe

Montaż przekaźnika CP-733 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przyłącze przewodów wykonujemy za pomocą zacisków śrubowych o maksymalnym przekroju 4,0 mm², dokręcając z momentem 0,5 Nm (zgodnie z dokumentacją producenta). Należy pamiętać o doborze przekroju przewodów do prądu obciążenia (maks. 8 A na kanał) oraz o prawidłowym uziemieniu. Przekaźnik powinien być używany w temperaturze otoczenia od -25°C do +50°C.

FAQ

• Czy przekaźnik CP-733 ma podświetlenie LED sygnalizujące stan? Tak, urządzenie wyposażone jest w 4 diody LED (kontrola zasilania) – po jednej dla każdej fazy. Diody informują o obecności napięcia, co ułatwia szybką diagnostykę.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony obudowy wynosi IP20, co oznacza ochronę przed dotknięciem palcem. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jak działa przekaźnik – czy styki są normalnie otwarte (NO) czy zamknięte (NC)? Konfiguracja styków to 3 × NO (normalnie otwarte). Przy prawidłowym napięciu (powyżej ustawionego progu) styki są zwarte; w przypadku spadku napięcia poniżej progu rozwożą się, sygnalizując stan alarmowy. Czas zadziałania wynosi 0,5 s, a czas powrotu 1,5 s.
