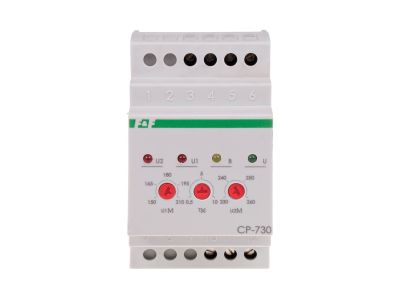

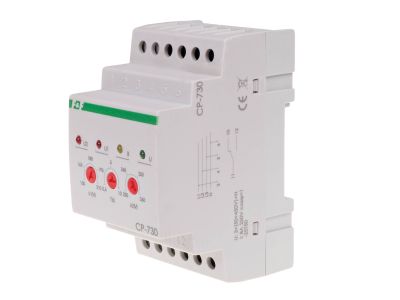

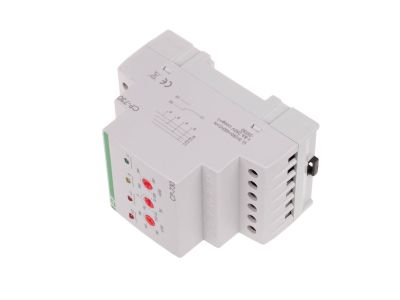

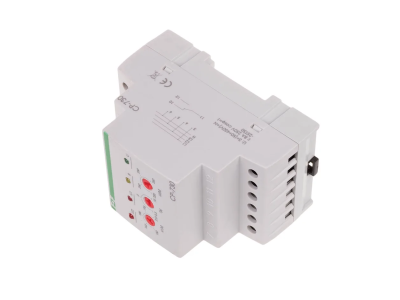

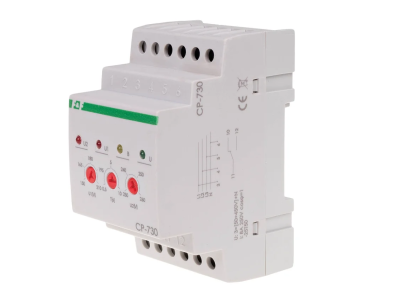

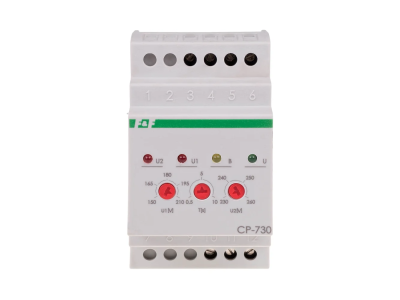

Przekaźnik napięciowy trójfazowy CP-730 1P 3×(50-450V)+N 8A | CP-730 F&F

Opis i Kluczowe Cechy

Przekaźnik napięciowy trójfazowy CP-730 marki F&F to zaawansowane urządzenie kontrolno-pomiarowe, zaprojektowane do precyzyjnego monitorowania parametrów sieci trójfazowej w celu ochrony odbiorników jednofazowych. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 3×50 V do 450 V + N, co pozwala na stabilną pracę nawet w warunkach znacznych wahań parametrów sieciowych. Kluczowym atutem modelu CP-730 jest wbudowana blokada czasowa, która zapobiega cyklicznemu włączaniu i wyłączaniu odbiornika w przypadku szybkich oscylacji napięcia wokół progu zadziałania.

• Szeroki zakres regulacji: Możliwość ustawienia dolnego progu napięciowego (U1) w zakresie 150-210 V oraz górnego (U2) w zakresie 230-260 V.
• Współpraca z agregatami: Urządzenie zostało przystosowane do pracy z agregatami prądotwórczymi, gdzie stabilność częstotliwości i napięcia bywa zmienna.
• Sygnalizacja LED: System czterech diod LED pozwala na natychmiastową diagnostykę stanu zasilania oraz identyfikację ewentualnych anomalii na poszczególnych fazach.
• Separacja styku: Wykorzystanie styku przełącznego 1 × NO/NC z pełną separacją galwaniczną zwiększa bezpieczeństwo i uniwersalność aplikacji.
• Efektywność energetyczna: Bardzo niski pobór mocy na poziomie zaledwie 0,4 W minimalizuje koszty eksploatacji systemu automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa elektrycznego. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne normy kompatybilności elektromagnetycznej, co jest kluczowe przy współpracy z czułą elektroniką przemysłową.

Zastosowanie

Przekaźnik CP-730 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w instalacjach przemysłowych i komercyjnych, gdzie stabilność napięcia jest krytyczna dla żywotności urządzeń. Jest idealnym rozwiązaniem do ochrony:

• Silników jednofazowych i pomp przed skutkami spadku napięcia.
• Systemów klimatyzacji i wentylacji w budynkach biurowych.
• Zaawansowanych układów sterowania w szafach automatyki.
• Sprzętu AGD i RTV w instalacjach inteligentnego domu, zasilanych z sieci trójfazowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik CP-730 zajmuje szerokość 3 modułów (52,5 mm) i jest przeznaczony do montażu na standardowej szynie DIN TH-35. Poniżej znajdują się kluczowe wytyczne techniczne:

• Przyłącze: Należy stosować przewody o przekroju do 4,0 mm², co zapewnia niską rezystancję styku i pewne połączenie elektryczne.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,5 Nm, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu trwałego docisku.
• Temperatura pracy: Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +50°C.
• Konfiguracja: Przed uruchomieniem należy precyzyjnie ustawić progi napięciowe oraz czas zadziałania (0,5-10 s dla progu dolnego), dostosowując je do specyfiki chronionego odbiornika.

FAQ

1. Czy przekaźnik CP-730 chroni przed zanikiem fazy?
Tak, urządzenie monitoruje napięcie na każdej z trzech faz i w przypadku spadku napięcia poniżej ustawionego progu U1 (nawet do całkowitego zaniku), odłączy chroniony odbiornik.

2. Jaki jest maksymalny prąd obciążenia styków?
Maksymalny prąd obciążenia wynosi 10 A. W przypadku konieczności sterowania urządzeniami o większej mocy, należy zastosować dodatkowy stycznik zewnętrzny.

3. Czy urządzenie posiada funkcję histerezy?
Tak, przekaźnik posiada stałą histerezę napięciową powrotu wynoszącą 5 V dla obu progów (U1 i U2), co zapobiega drganiom styków przy powolnych zmianach napięcia sieciowego.
