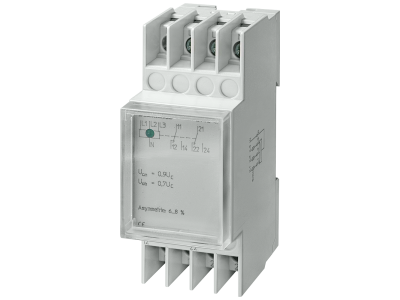

Przekaźnik napięciowy AC 230/400 V 2CO 0.7/0.95 ASYMETR. | 5TT3406 Siemens

Alternatywny kod produktu: 5TT3406

Opis i Kluczowe Cechy

Przekaźnik napięciowy AC 230/400 V o symbolu 5TT3406 to urządzenie przeznaczone do monitorowania asymetrii napięcia w sieciach trójfazowych. Dzięki dwóm zestawom styków przełącznych (2CO) umożliwia sygnalizację i sterowanie obwodami pomocniczymi przy przekroczeniu zadanych progów 0,7 i 0,95 wartości znamionowej. Zastosowanie tego typu przekaźnika zwiększa bezpieczeństwo instalacji poprzez wczesne wykrywanie nieprawidłowości napięciowych.

• Napięcie sieci AC 230/400 V: Przystosowany do pracy zarówno w układach fazowych 230 V względem N, jak i 400 V między fazami – uniwersalność zastosowania w typowych instalacjach elektrycznych.
• 2 zestawy styków przełącznych (2CO): Umożliwia równoczesne sterowanie dwoma niezależnymi obwodami, np. sygnalizacją i wyłączeniem.
• Ustawiane progi asymetrii 0,7 i 0,95: Pozwalają na precyzyjne wykrywanie spadków lub zaników napięcia w poszczególnych fazach, chroniąc odbiorniki przed uszkodzeniem.
• Tryb pracy ASYMETR: Specjalizowany algorytm nadzoru nad symetrią napięcia – idealny do ochrony silników, transformatorów i innych urządzeń wrażliwych na asymetrię.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej gwarantuje niezawodne działanie w profesjonalnych instalacjach.

Zastosowanie

Przekaźnik napięciowy Asymetr 5TT3406 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągła kontrola jakości napięcia zasilającego.

• Ochrona silników trójfazowych przed skutkami asymetrii napięcia – zapobiega przegrzewaniu i uszkodzeniom uzwojeń.
• Monitorowanie zasilania w rozdzielnicach głównych i podrozdzielnicach – sygnalizacja lub wyłączenie przy przekroczeniu progów.
• Sterowanie układami automatyki budynkowej (BMS) – przekazanie sygnału do systemu nadzoru.
• Zabezpieczenie odbiorników wrażliwych na wahania napięcia, takich jak centrale wentylacyjne czy pompy.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przekaźnik przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać do obciążenia styków (zgodnie z dokumentacją techniczną). Moment dokręcania śrub zacisków – według danych producenta zawartych w karcie katalogowej.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik napięciowy Asymetr 5TT3406 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan zadziałania należy sprawdzać poprzez pomiar napięcia lub za pomocą podłączonego wskaźnika.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje konkretnej wartości IP. Zazwyczaj aparatura modułowa przeznaczona do montażu w suchych pomieszczeniach (w rozdzielnicach) posiada stopień ochrony IP20 – niedostępny dla palców, bez ochrony przed wilgocią.
• Jaki jest tryb pracy styków – normalnie zamknięty czy normalnie otwarty? Styki przełączne (2CO) umożliwiają wykorzystanie zarówno obwodu NO (normalnie otwartego), jak i NC (normalnie zamkniętego). W stanie spoczynku (napięcie w normie) styki są w pozycji jak na schemacie przekaźnika – zaleca się zapoznanie z dokumentacją techniczną.
